ラボ 1: Anypoint Visualizer

概要

このラボでは、Anypoint Visualizerを使用して、問題判別の時間と解決までの平均時間を短縮し柔軟な運用を実現する方法を紹介します。

ステップ 1: Anypoint Visualizerの表示

新しいAPIを開発してデプロイすることで、Visualizerに表示されるようになり、その関係性を確認できるようになります。今回のワークショップでは、すでに本番（production）でAPIがデプロイしてあります。

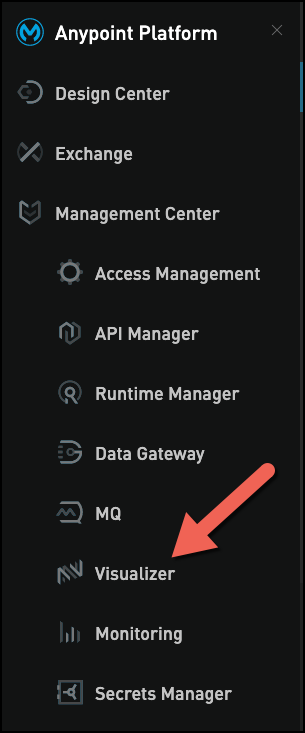

左側パネルの Visualizer に移動するか、Anypoint Platform のメインページからVisualizerに移動します。

アーキテクチャを示すグラフィックが表示されます。
左側のパネルで、ビジネスグループに対応するプロダクション環境を選択します。

グラフィックが表示されない場合は、Tagsセクションの alcworkshop をチェックしてください。

Anypoint Visualizerは、実行中のAPI、および検出可能なMuleアプリケーションをリアルタイムにグラフィカル表示します。グラフを使用してアプリケーションネットワークを探索し、アプリケーションネットワーク内の各ノードのスループット、応答時間、エラーなど複数のメトリクスを表示することができます。 API を更新する必要がある場合や、障害が発生している API がある場合に、影響を受けている API を簡単に表示することができます。

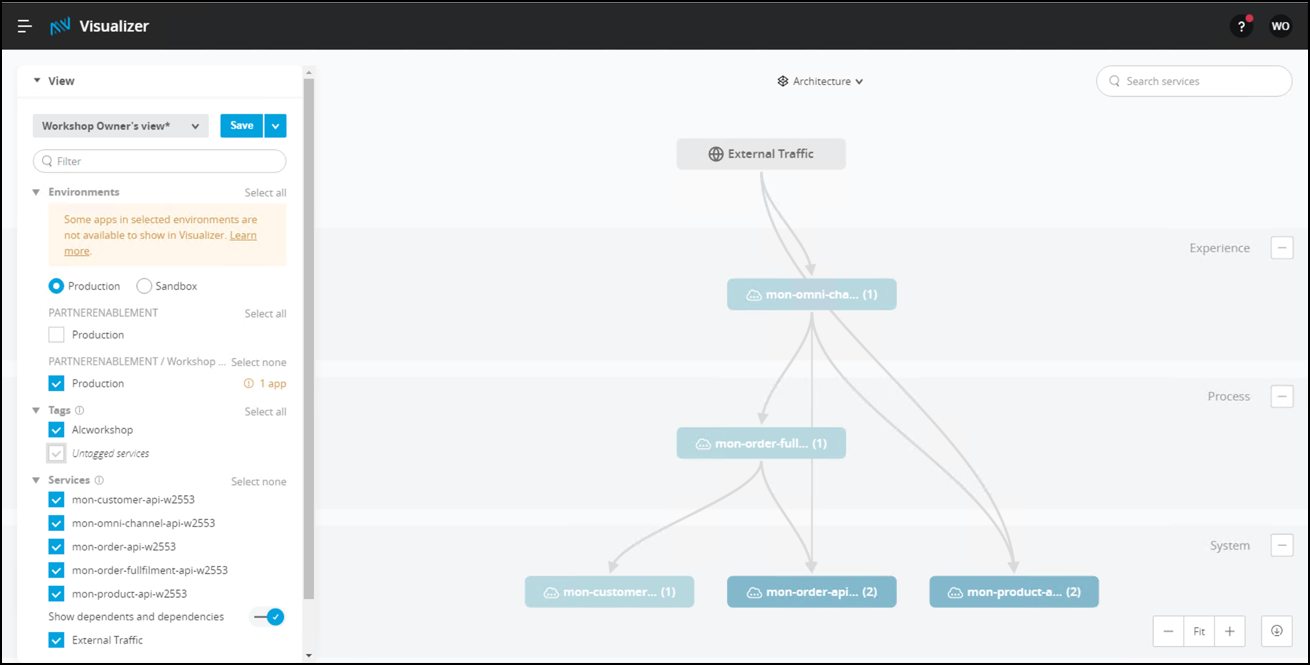

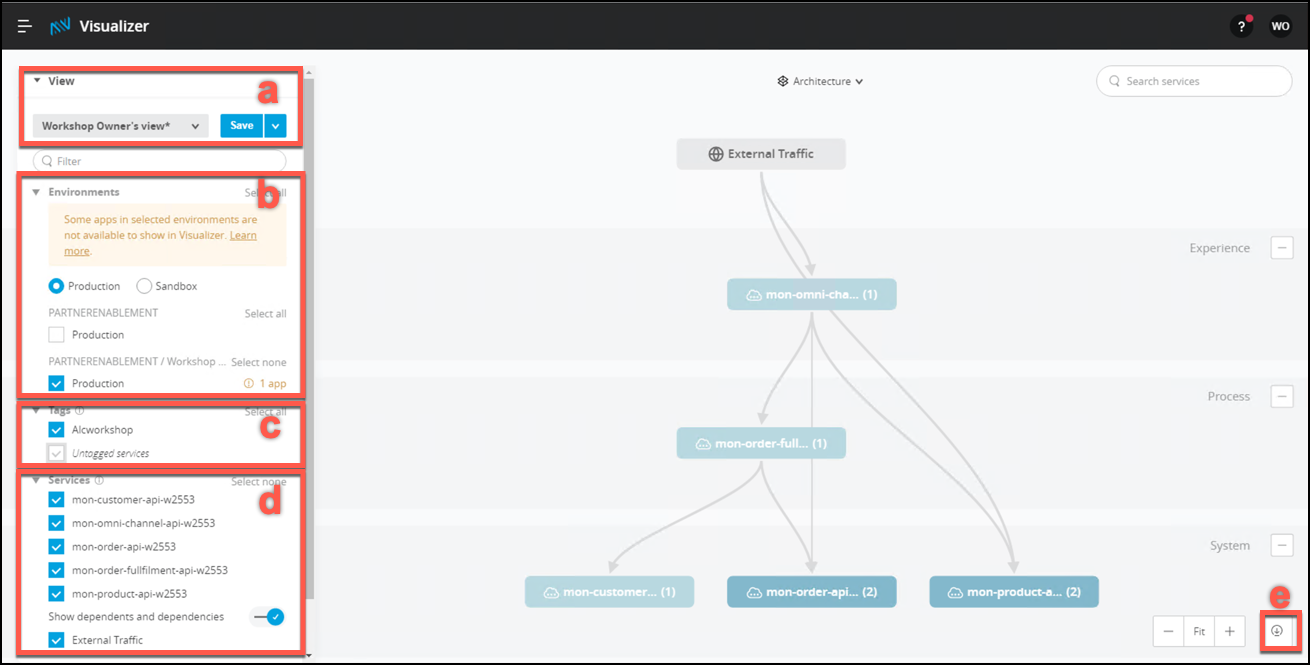

画面の左側には、表示をカスタマイズするためのさまざまなフィルタが表示されます。
1. Views - 保存済みのビューを見つけることができるコンボボックスです。保存ボタンを押すことで、現在のビューを保存することもできます。
2. Environments - Production（本番環境）または Sandbox（サンドボックス環境）のAPIを確認することができます。1つまたは複数のビジネスグループを選択することができ、最終的にはすべてのビジネスグループを選択することができます。
3. Tags - デプロイされたAPIにタグを付けることができるので、それらのタグでフィルタリングすることができます。この場合、デフォルトのデプロイされたアセットにはAlcworkshopというタグが付けられています。次のセクションでは、独自のタグを持つAPIをデプロイして、フィルタがどのように変化するかを見てみましょう。
4. Services - デプロイされたコンポーネントをフィルタリングすることができます。
5. Export - ビューを設定したら、画像をPNGファイルにエクスポートすることができます。

  アーキテクチャ、トラブルシューティング、ポリシーの3つのユースケースがあります。ユースケースを特定することで、ニーズに合った可視化を選択することができます。

  ここでは、最初の2つについて説明します。

アーキテクチャの可視化

アーキテクチャの可視化では、アプリケーションネットワークのトポロジーを表示します。 Anypoint Visualizerでは、ノードの表示名を変更したり、タグを追加したり、ノードをレイヤーに割り当てたりすることができます。アーキテクチャの可視化は、目に見えるメトリクスなしでネットワークのアーキテクチャを共有できるので、ドキュメンテーションやプレゼンテーションの目的に最も役立ちます。

mon-omni-channel-api ノードをクリックします。

サービスに関する情報が表示されます。このカードは以下のタブに分かれています:
1. Details: ノードに関する情報を提供します。
2. Customization: ノードが割り当てられているレイヤーと、ノードに割り当てられているタグに関する情報を提供します。このセクションからノードの表示名を編集したり、レイヤーやタグを変更したりすることができます。

  ノード名をカスタマイズする権限はありませんので、この項目は利用できません。

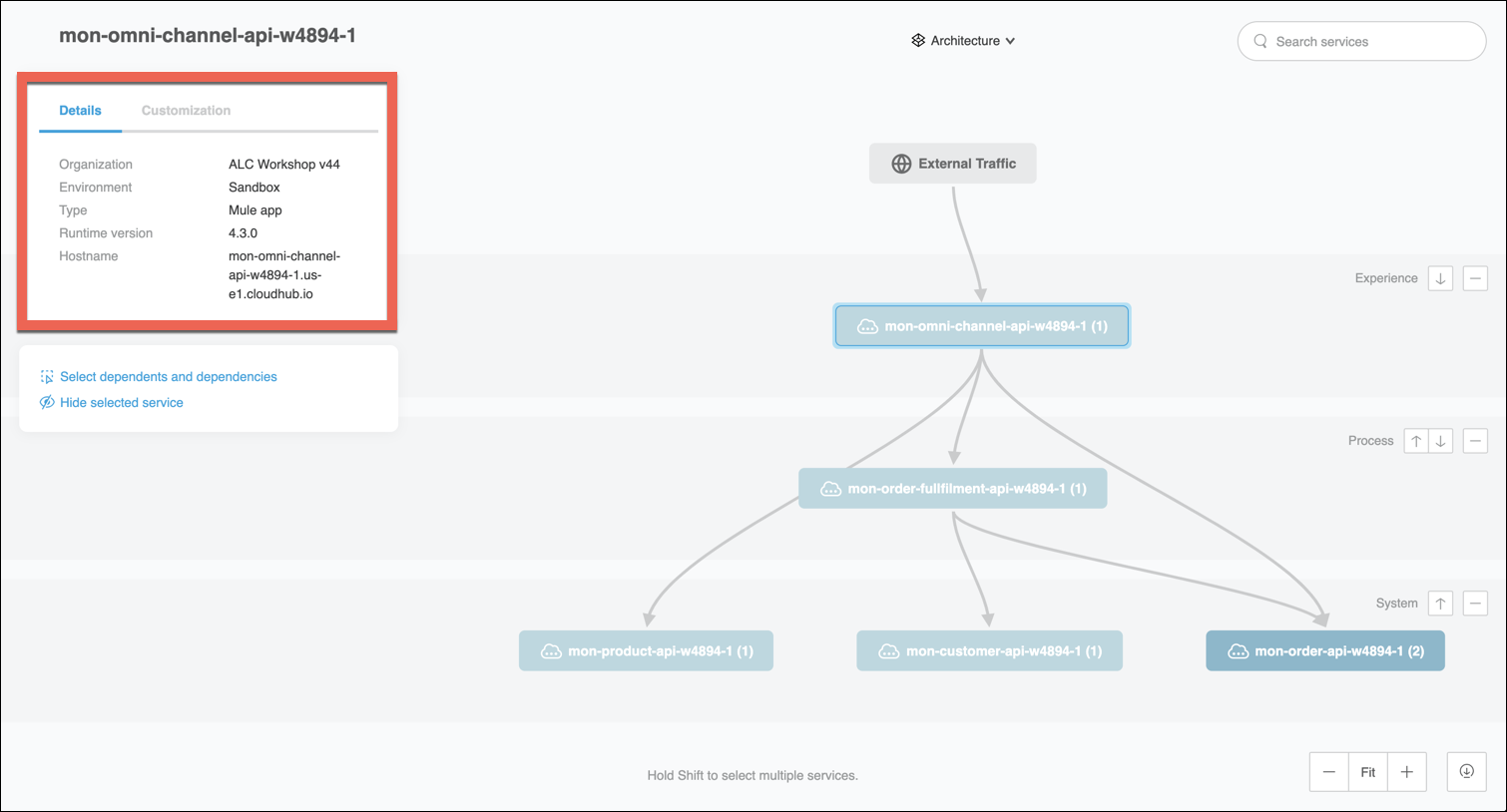

  Figure 1. Selected Node

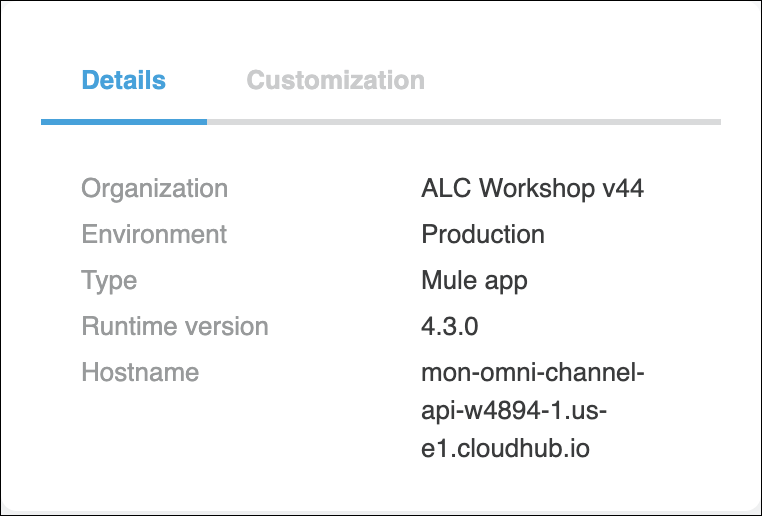

  Figure 2. Detail panel

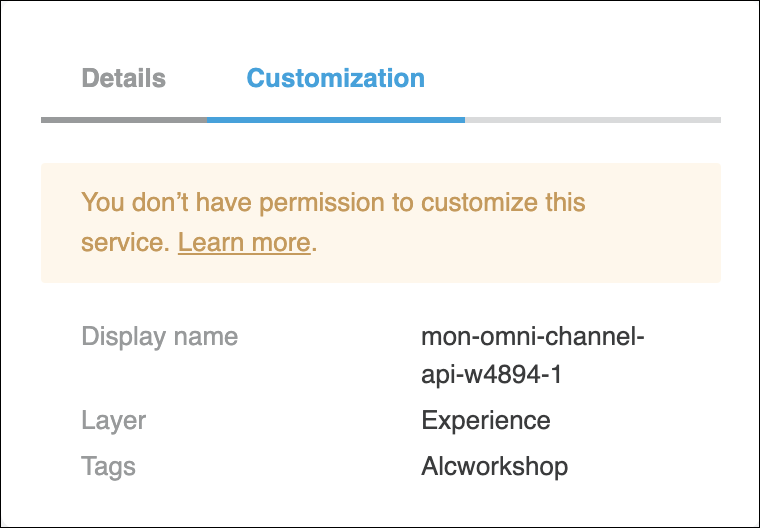

  Figure 3. Customize panel

トラブルシューティングの可視化

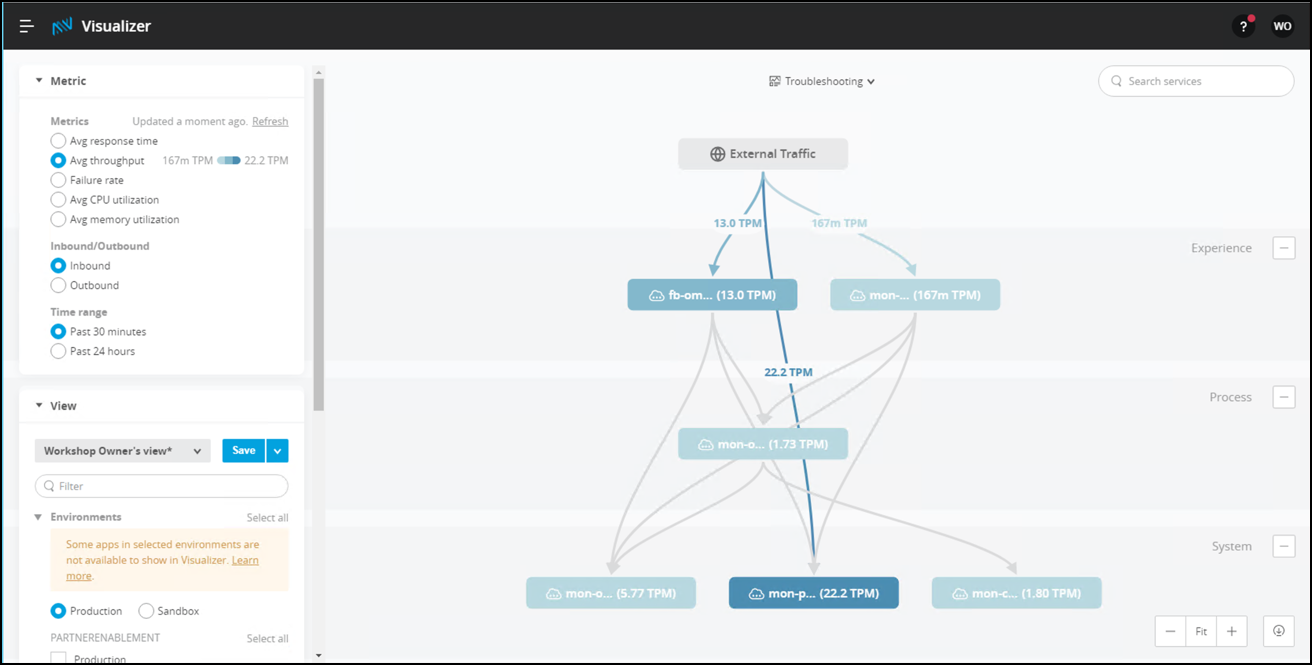

トラブルシューティングの可視化により、システムの健全性を表示し、パフォーマンスベースのメトリクスを評価することができます。この可視化は、アプリや API 全体の問題や異常な動作を特定するのに役立ちます。時間範囲によってフィルタリングされたさまざまなメトリクスを見ることができます。

利用可能なメトリクスは以下の通りです:

平均応答時間
平均スループット
失敗
平均CPU使用率
平均メモリ使用率

接続数に応じて色が濃淡で表現されていることに注目してください。

異なるビューを見て、グラフィックがどのように変化するかを確認してください。

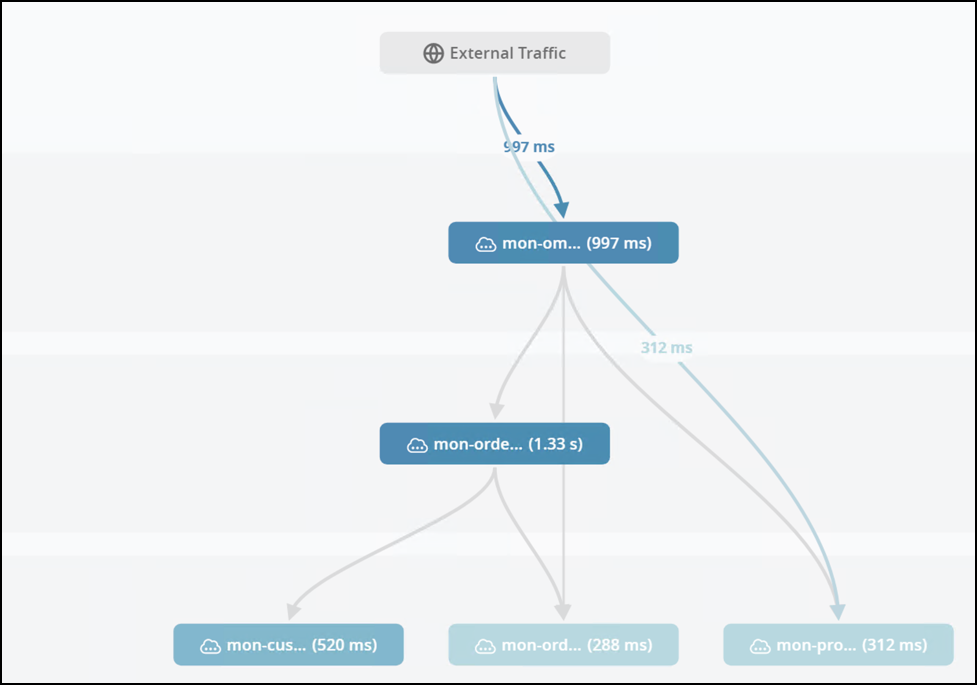

Figure 4. Avg response view

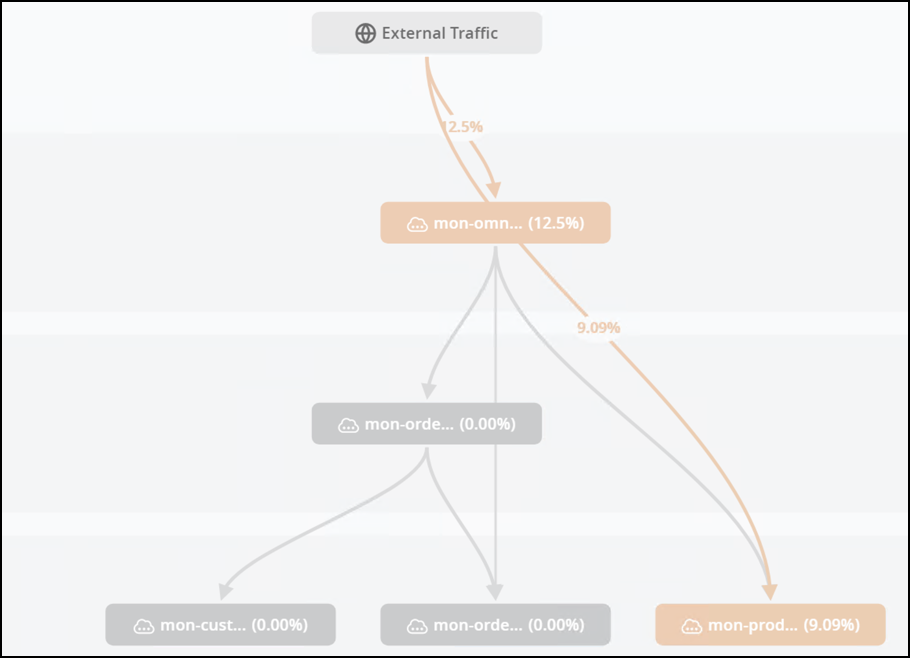

Figure 5. Failures view

エラーが表示されない場合は、時間範囲を Past 24 hours(過去24時間)に変更してください。

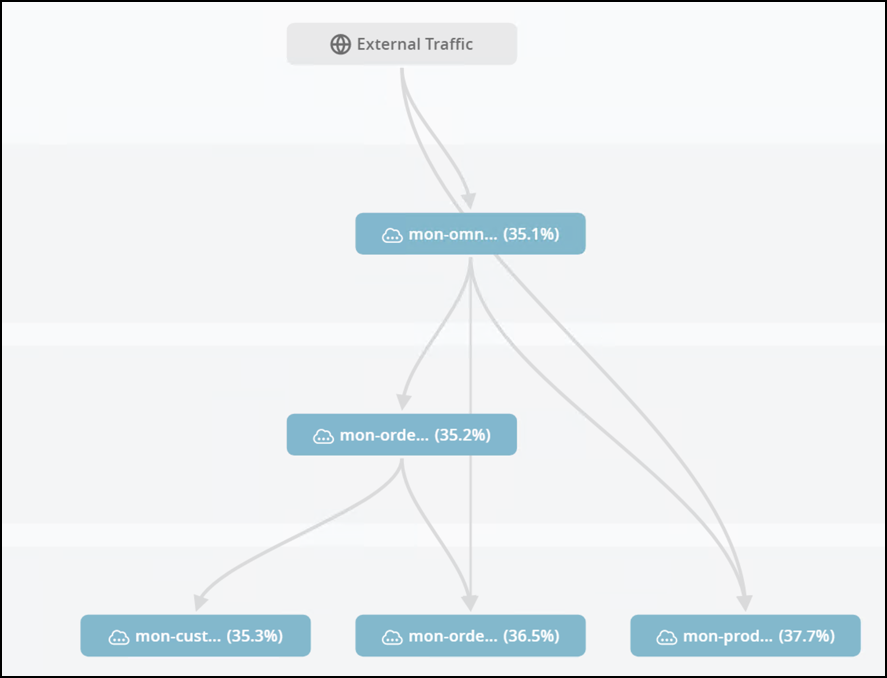

Figure 6. Avg memory utilization view

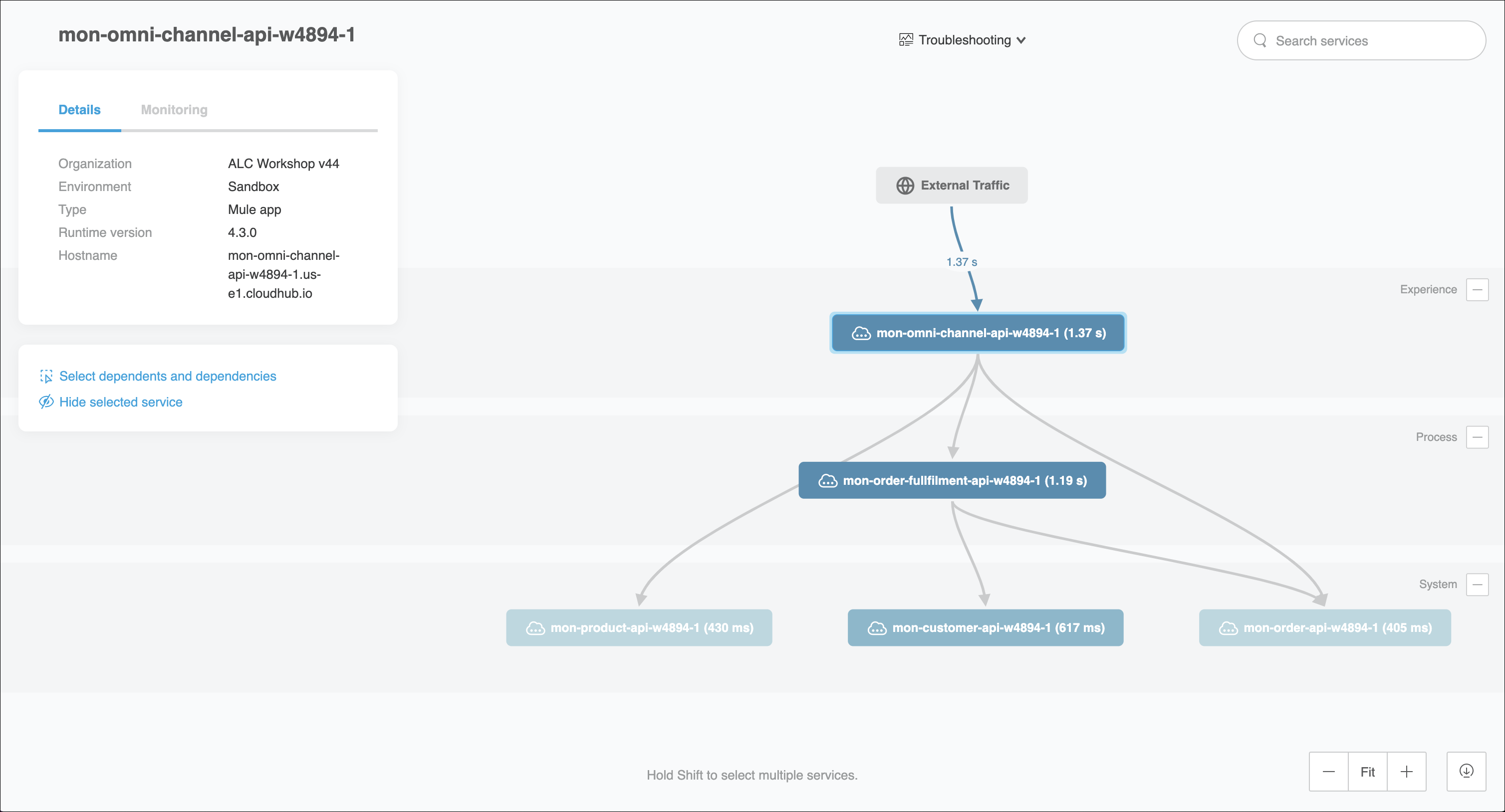

1. mon-omni-channel-api-<#> ノードをクリックします。

  左側に Omni Channel APIの詳細が表示されます。

  2つのパネルがあります。
Details: このセクションでは、一般的な情報を見ることができます。

Monitoring: 特定のメトリクスとダッシュボードを見ることができます。

カスタマイズのパラメータを変更するには、Visualizer Editor Role が必要です。レイヤーやタグは、デプロイ時にプロパティとして設定できます。

詳細ビュー以外のグラフの任意の側面をクリックします。
Metricsで　Avg response time を選択し、再度 mon-omni-channel-api-<id> をクリックします。

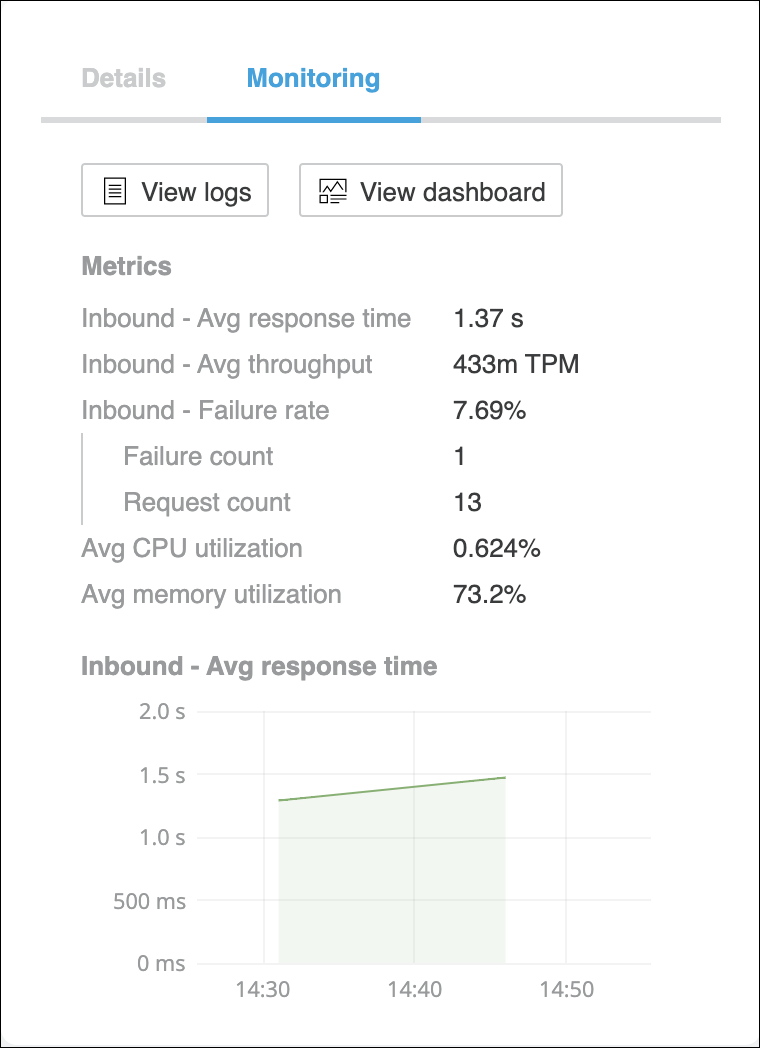

Monitoring タブをクリックします。

2つのセクションが表示されます。
1. Metrics
2. Response time

  2つのボタンが表示されます:

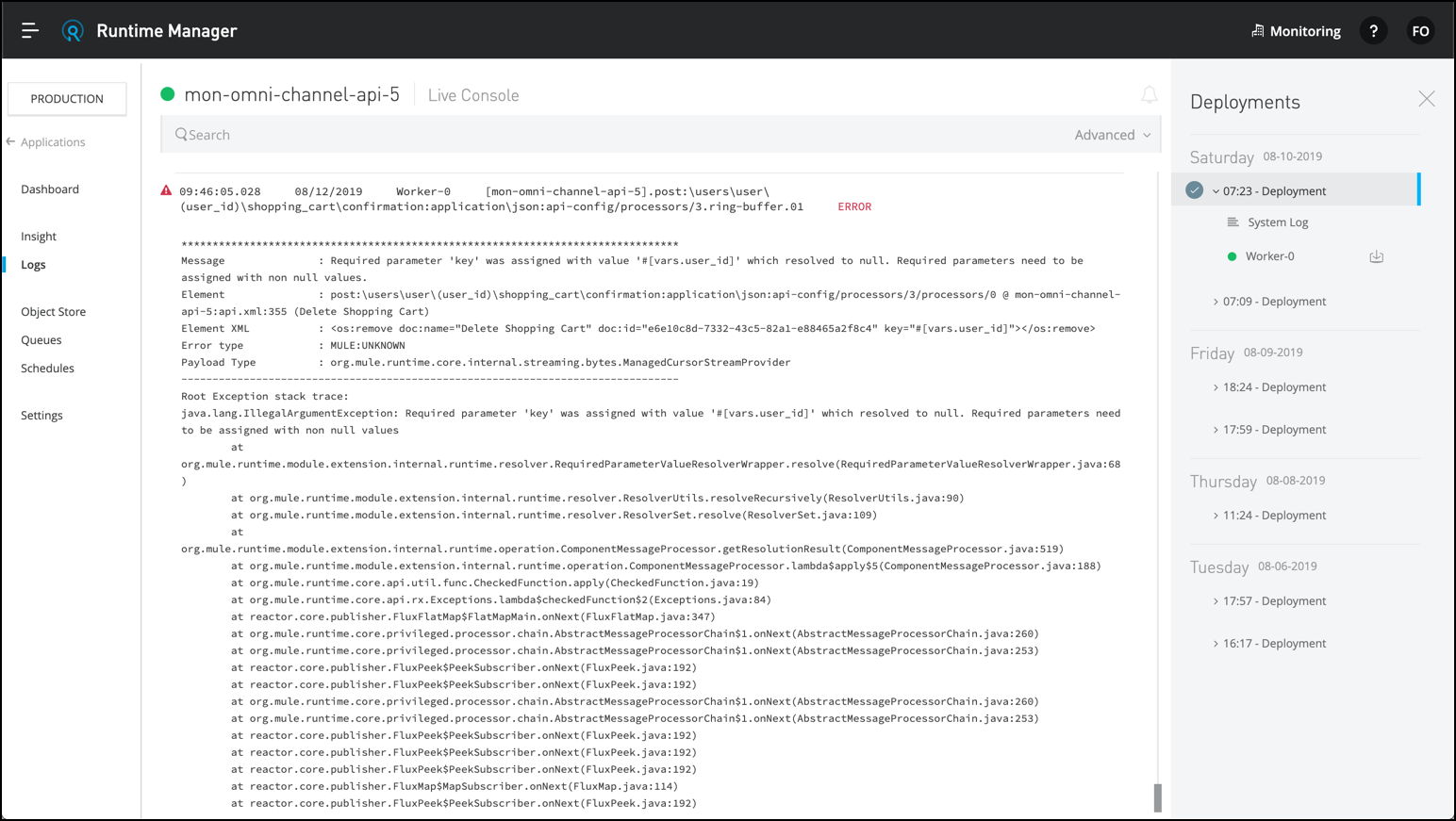

View Logs: ランタイムマネージャのアプリケーションログへのリンクです。

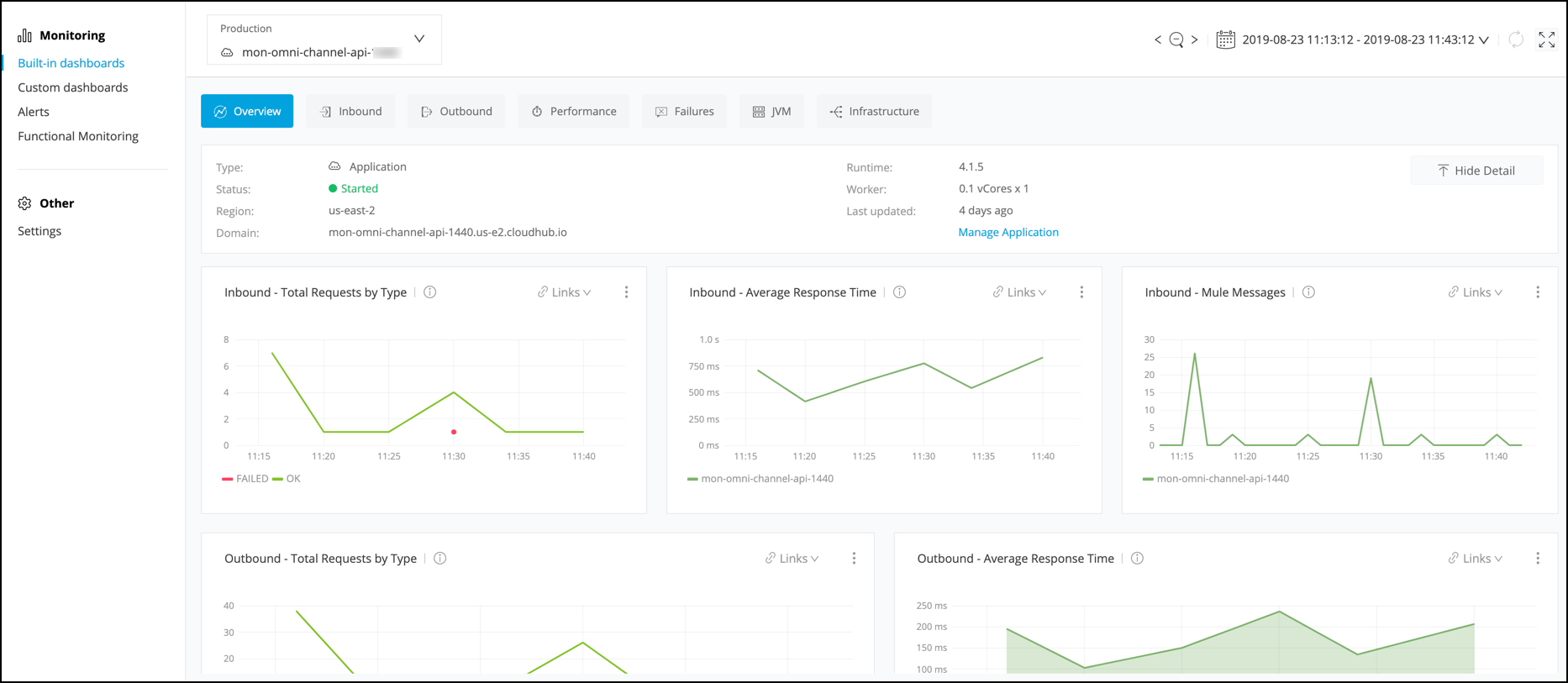

View Dashboard: モニタリングダッシュボードへのリンクです。

モニタリングダッシュボードについては、ラボ2で説明します。

ポリシーの可視化

ポリシーの可視化 では、アプリケーションネットワークのポリシーの俯瞰図を確認できます。どのコンポーネントが選択したポリシーに準拠しているかを表示し、セキュリティやポリシーの適用に問題が発生している可能性のある箇所を特定できます。

+ この時点でデプロイされている Mule アプリには API Manager でポリシー適用された API はありません。

ステップ 2: Omni Channel APIのデプロイ

別のOmni Channel APIをcloudhubにデプロイし、APIのストレスをかけていきます。

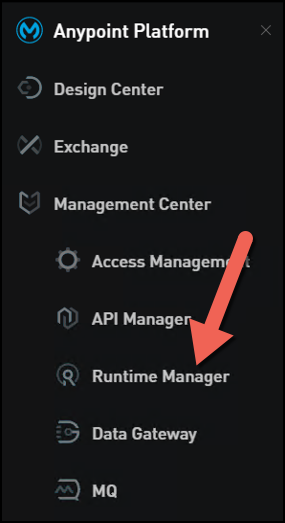

Runtime Managerに移動します。
左側のメニューで、Production 環境を選択します。
デプロイされているMuleアプリケーションを確認してみましょう。

全て、数字で終わっています。この数字は次のステップで必要になるのでメモしておきましょう。

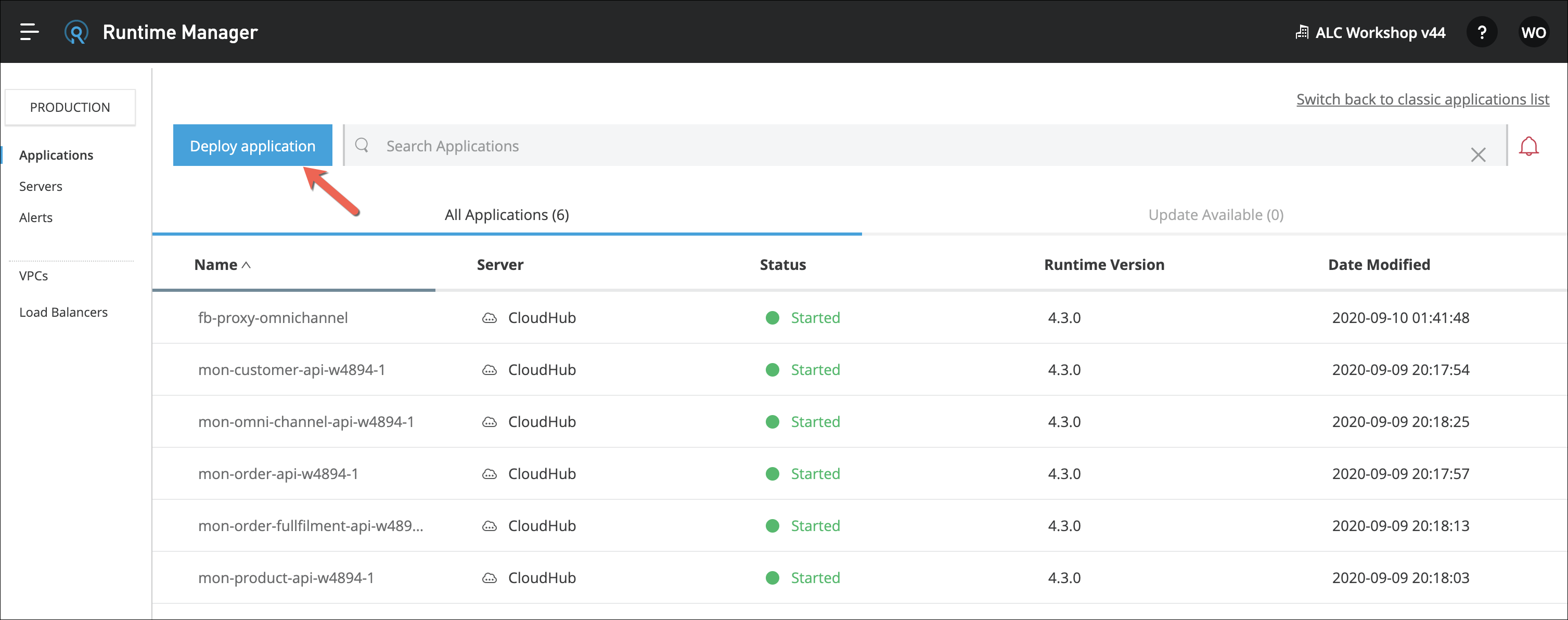

Deploy applicaton ボタンを押します。

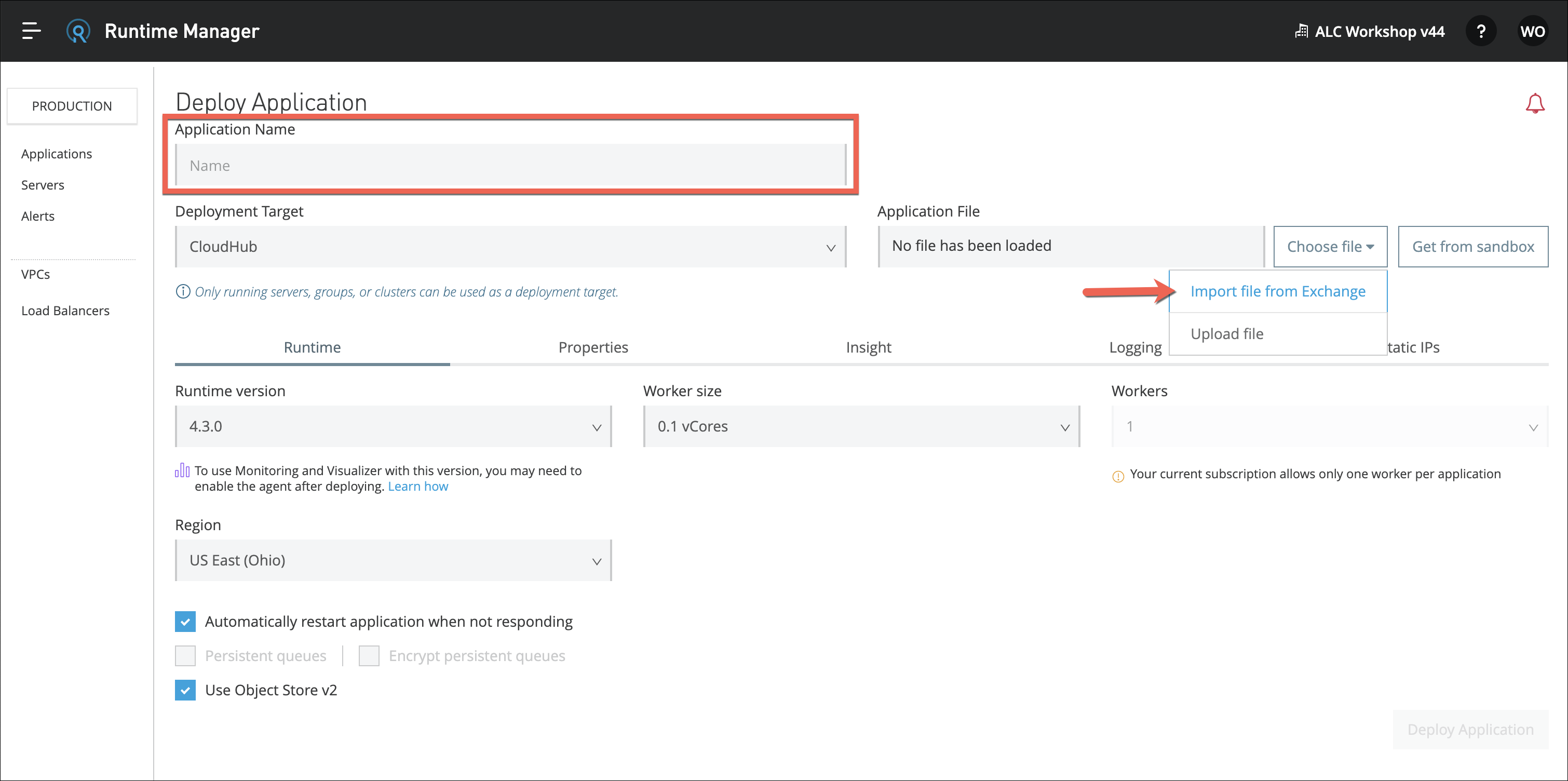

次の画面で、Choose file ボタンを押し、Import file from Exchange を選択します。

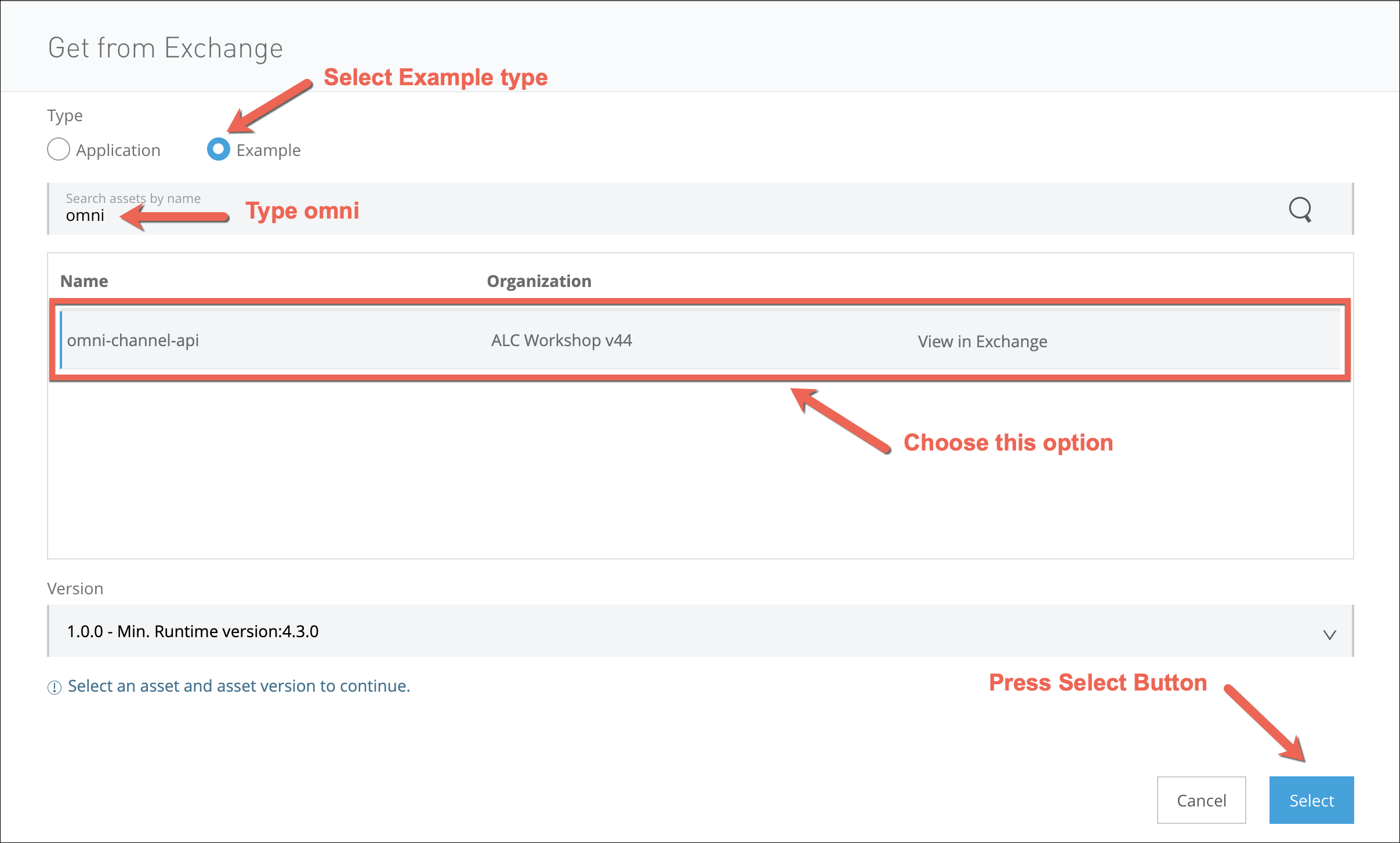

次のページで Example Typeを選択します。
検索アセット名の中に omni と入力します。
omni-channel-api を選択します。
最後に Select を押します。
アプリケーション名を　<name>-omni-channel-api　で補完します。<name>を自分のイニシャルに置き換えてください。

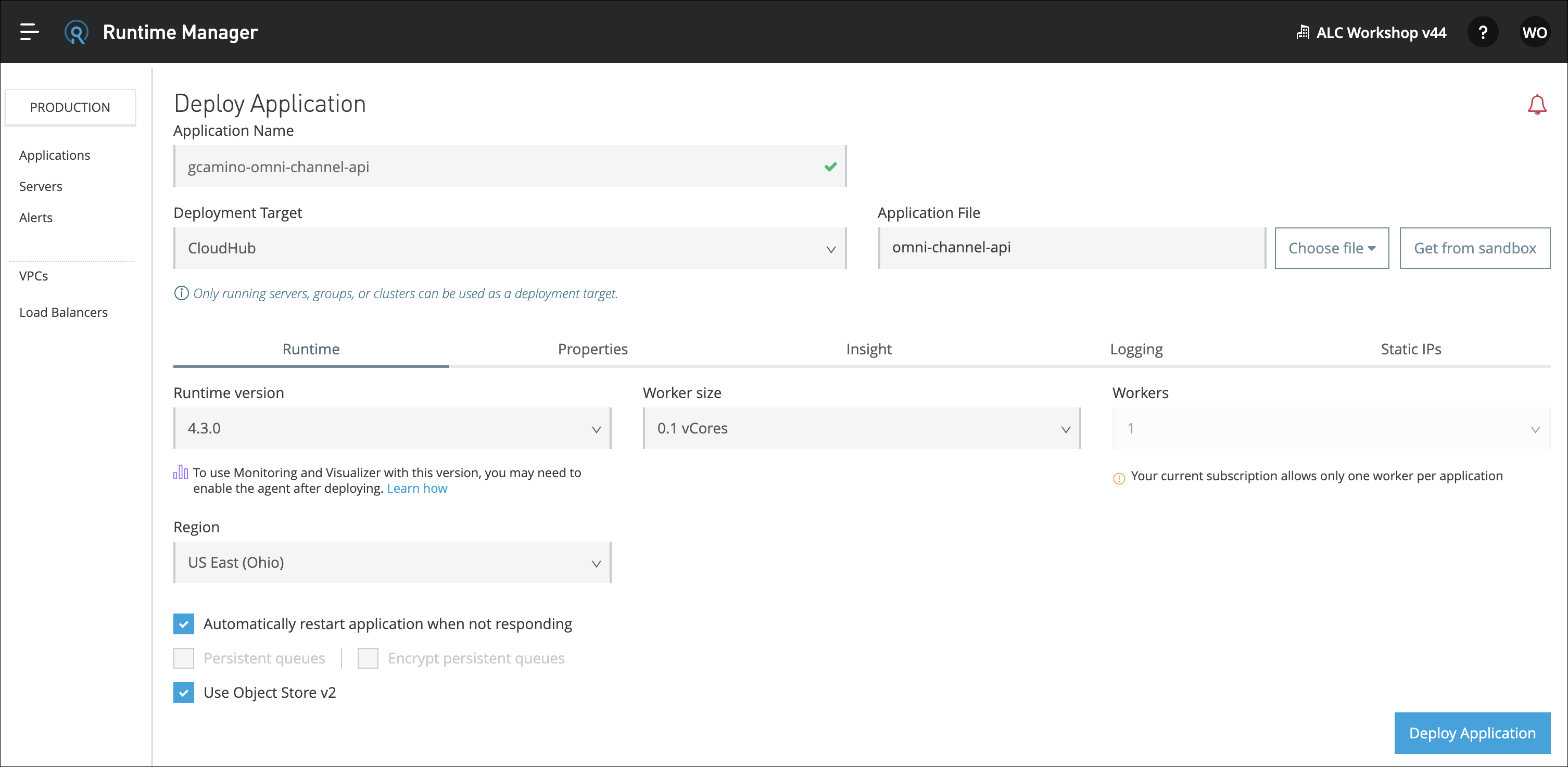

Figure 7. このようなものが表示されるはずです。

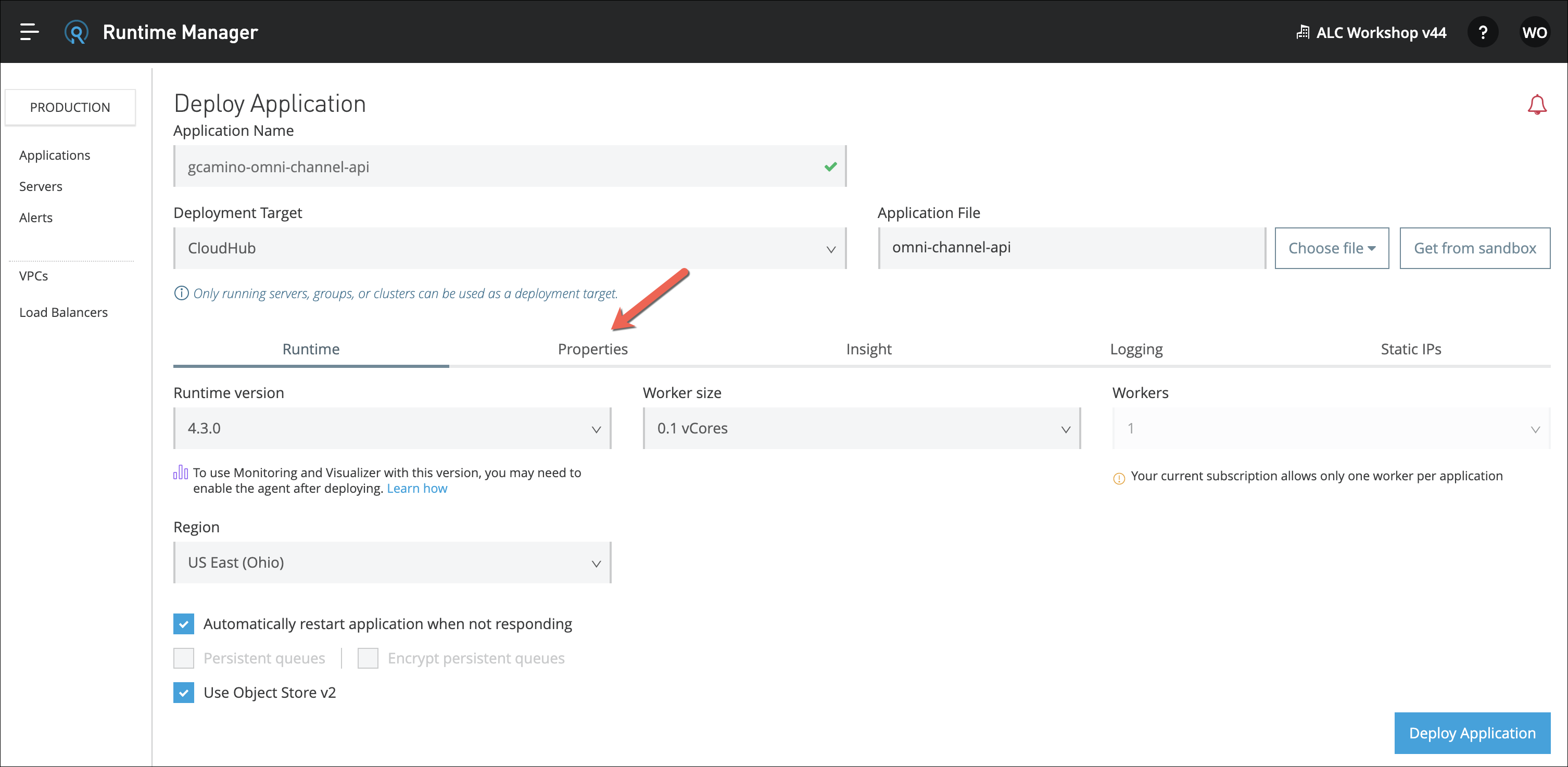

Properties に移動します。
Text View を選択します。

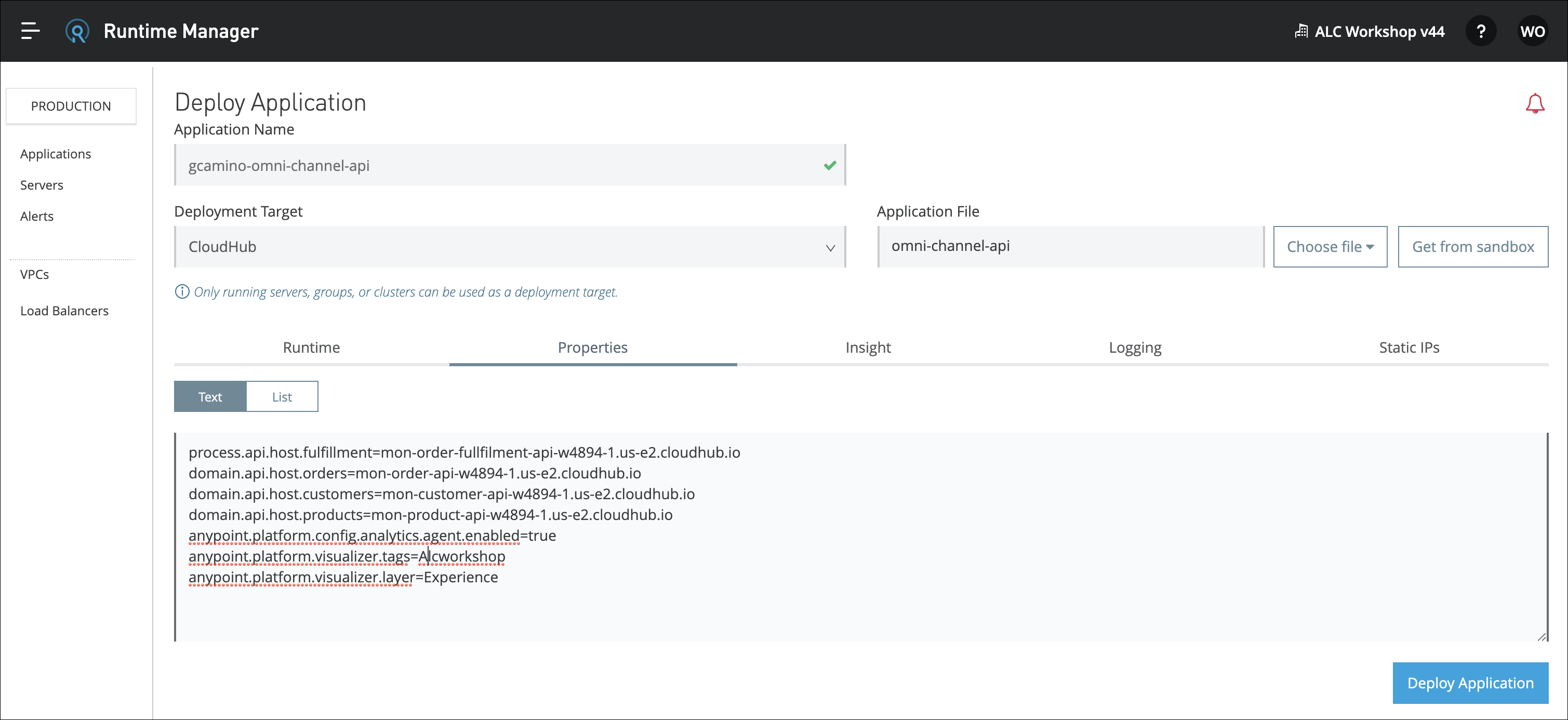

以下のプロパティをコピーして貼り付けます。

process.api.host.fulfillment=mon-order-fullfilment-api-<id>.us-e2.cloudhub.io
domain.api.host.orders=mon-order-api-<id>.us-e2.cloudhub.io
domain.api.host.customers=mon-customer-api-<id>.us-e2.cloudhub.io
domain.api.host.products=mon-product-api-<id>.us-e2.cloudhub.io
anypoint.platform.config.analytics.agent.enabled=true
anypoint.platform.visualizer.tags=<name>-alcworkshop
anypoint.platform.visualizer.layer=Experience

<id>を冒頭でメモした番号に置き換えてください。

anypoint.platform.visualizer.tags プロパティの　<name>　をイニシャルに置き換えます。

最初の 4 つのプロパティは、呼び出される API のホスト名です。

次の3つのプロパティはVisualizerプロパティです。

anypoint.platform.config.analytics.agent.enabled: エージェントがプラットフォームにメトリクスを送信してモニタリングや可視化を行うことを有効にします。このパラメータがない場合、デプロイされたAPIはVisualizerに表示されず、監視されません。
anypoint.platform.visualizer.tags: このプロパティは、API のフィルタリングに役立ちます。
anypoint.platform.visualizer.layer: このプロパティは、APIが表示される論理層を設定します。

Deploy Application を押します。

アプリケーションがデプロイされ、起動されるのを待ちます。
Anypoint Visualizerに戻ります。

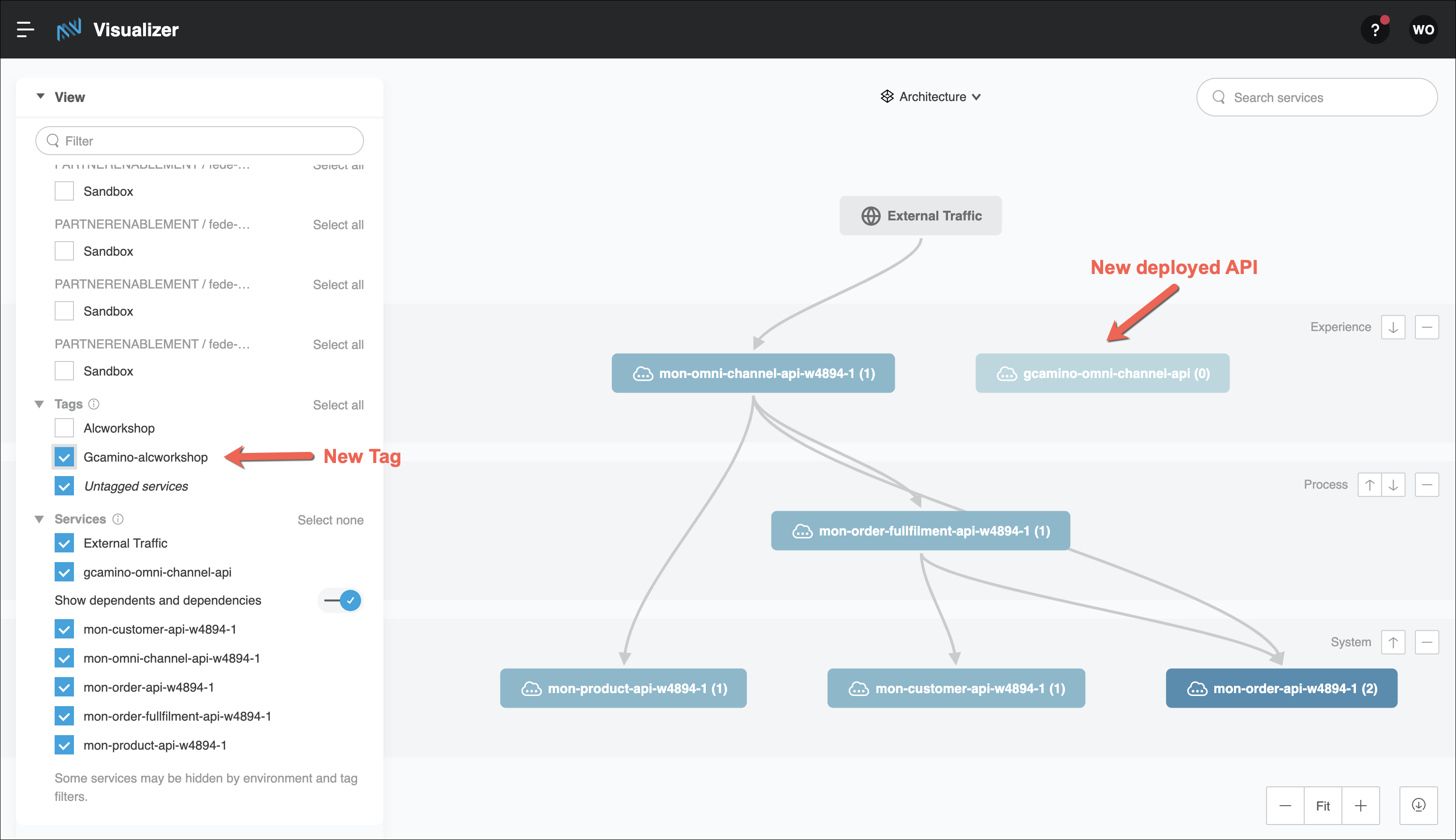

新しいデプロイされたアプリケーションが表示されるはずです。

Visualizerにアプリケーションが表示されない場合は、前のステップで設定したタグが選択されていることを確認してください。

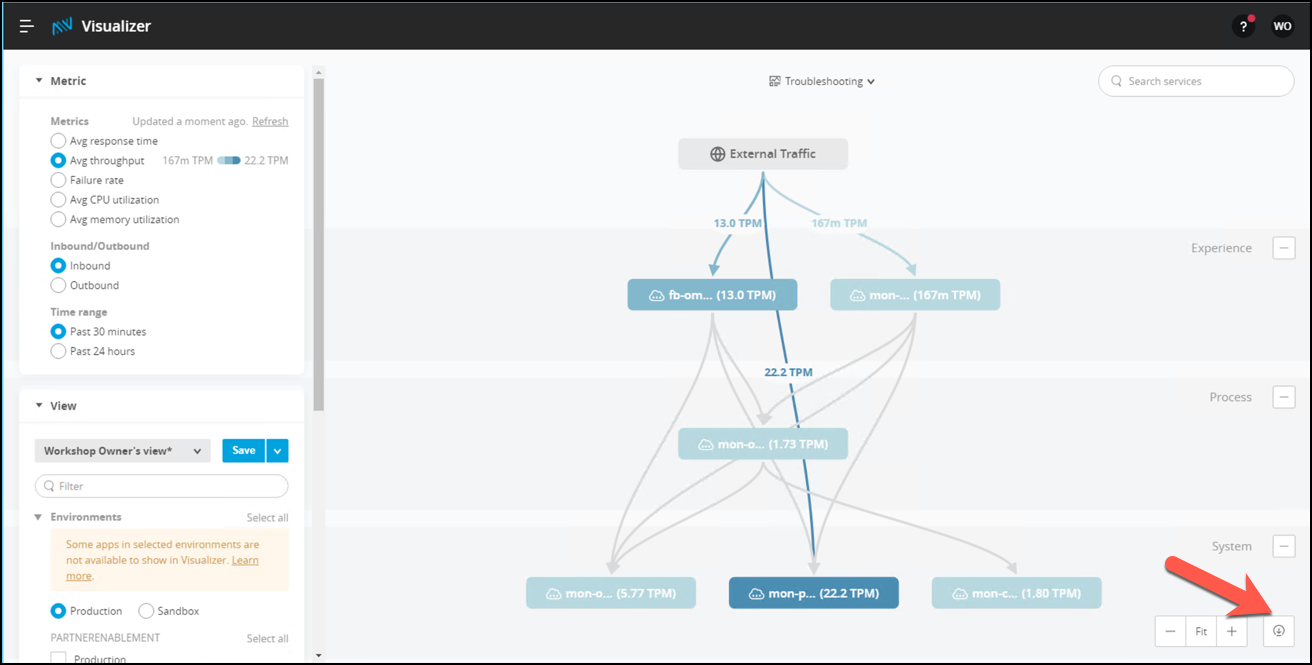

適用されたフィルターでビューを保存するには、saveボタンを押します。

次のステップでは、このAPIにストレスをかけて、オンラインでメトリクスを確認していきます。

ステップ 3: APIに負荷をかける

このステップでは、すでにデプロイされているAPIに負荷をかけ、メトリクスが時間の経過とともにどのように変化するかを見ていきます。

Postmanでリクエストのコレクションをインポートして、数回実行してみます。

Postmanがインストールされていない場合は、ここから入手できます。

Postmanスクリプトをここからダウンロードしてください。
ダブルクリックしてzipを開きます。中には2つのファイルが入っています:
- omni-channel.postman_collection.json
- alc-workshop.postman_environment.json
Postmanを開きます。

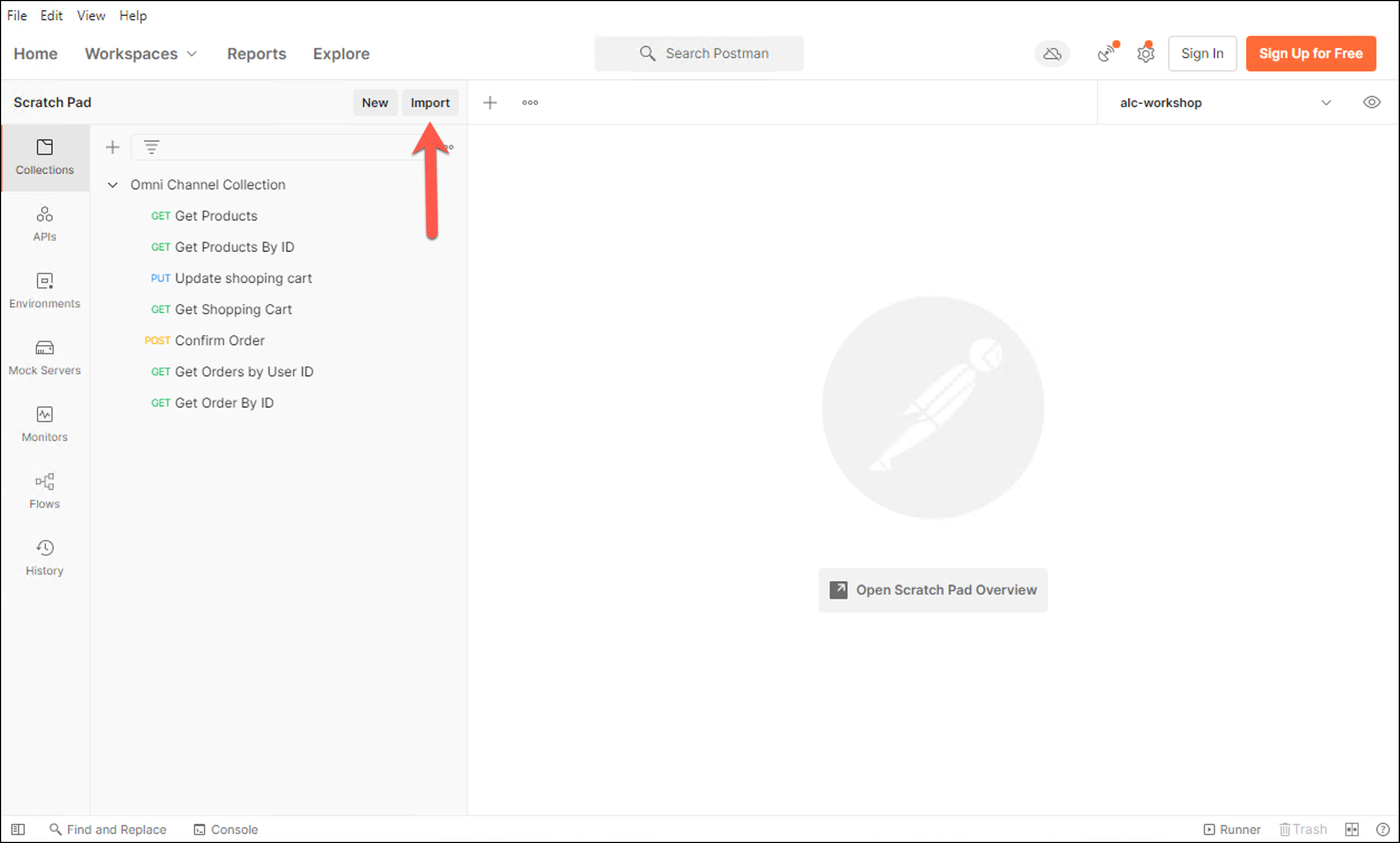

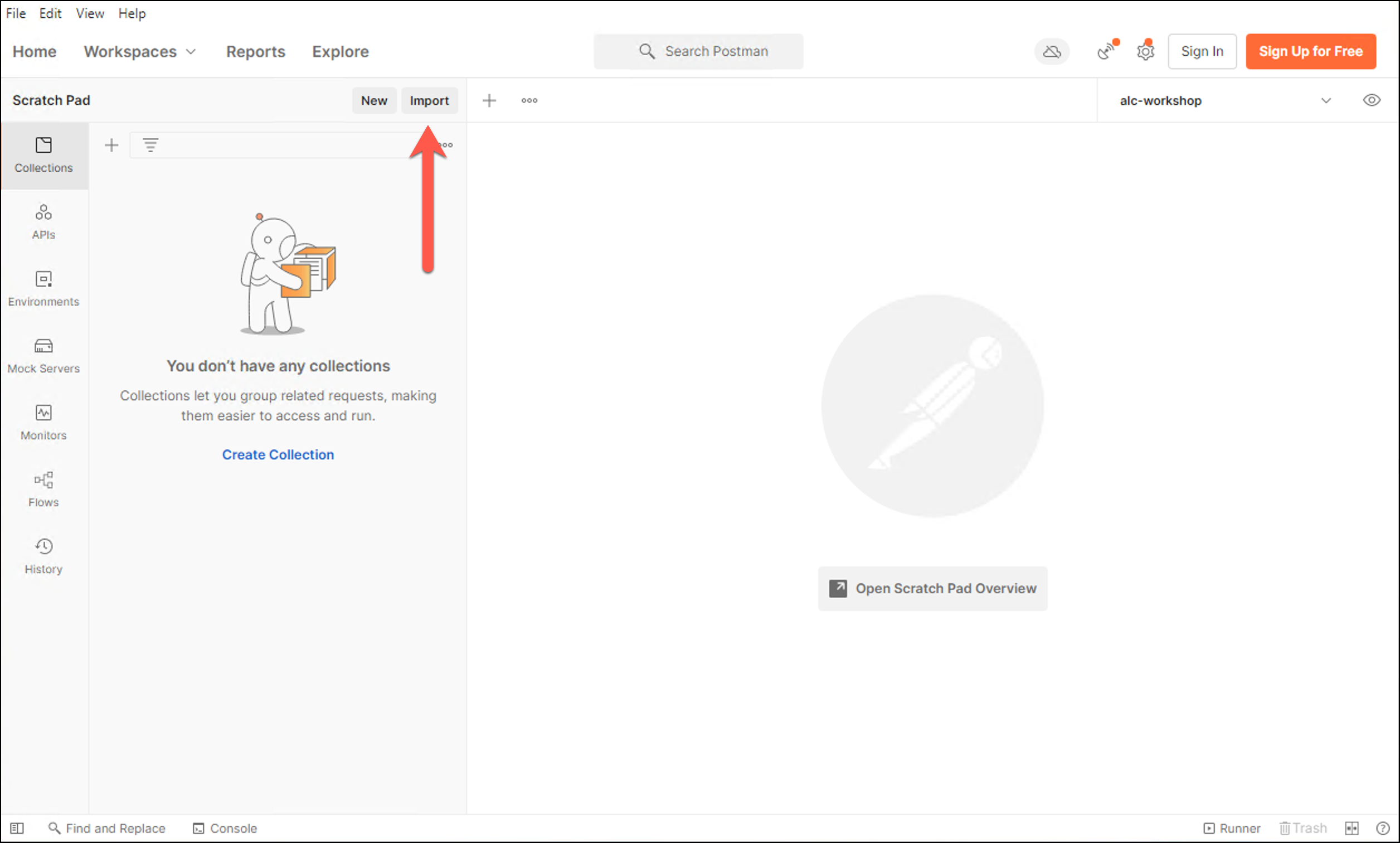

上部の Import ボタンを押します。

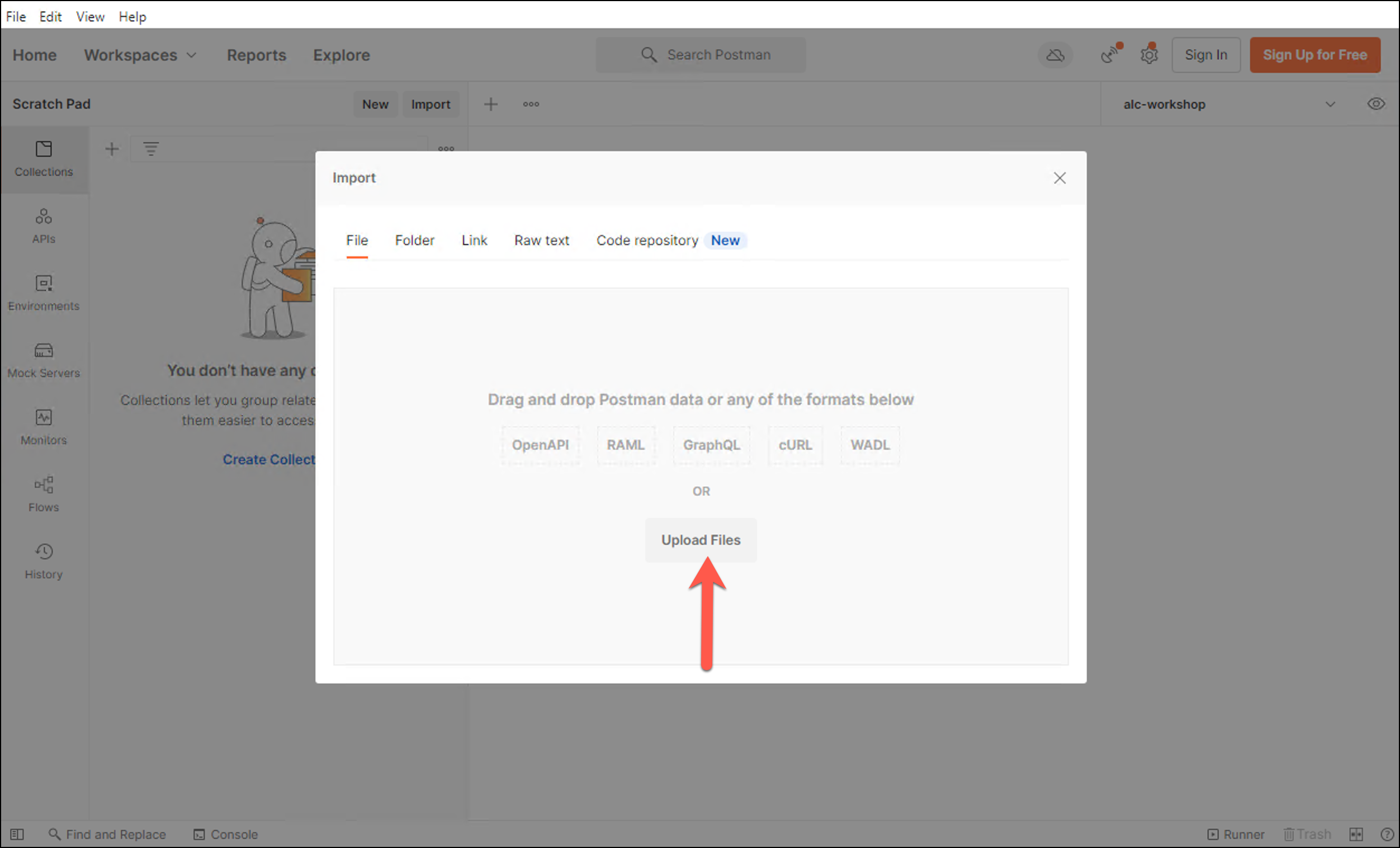

Upload Files ボタンを押します。
新しい画面が開きます。omni-channel.postman_collection.json というファイルをインポートします。

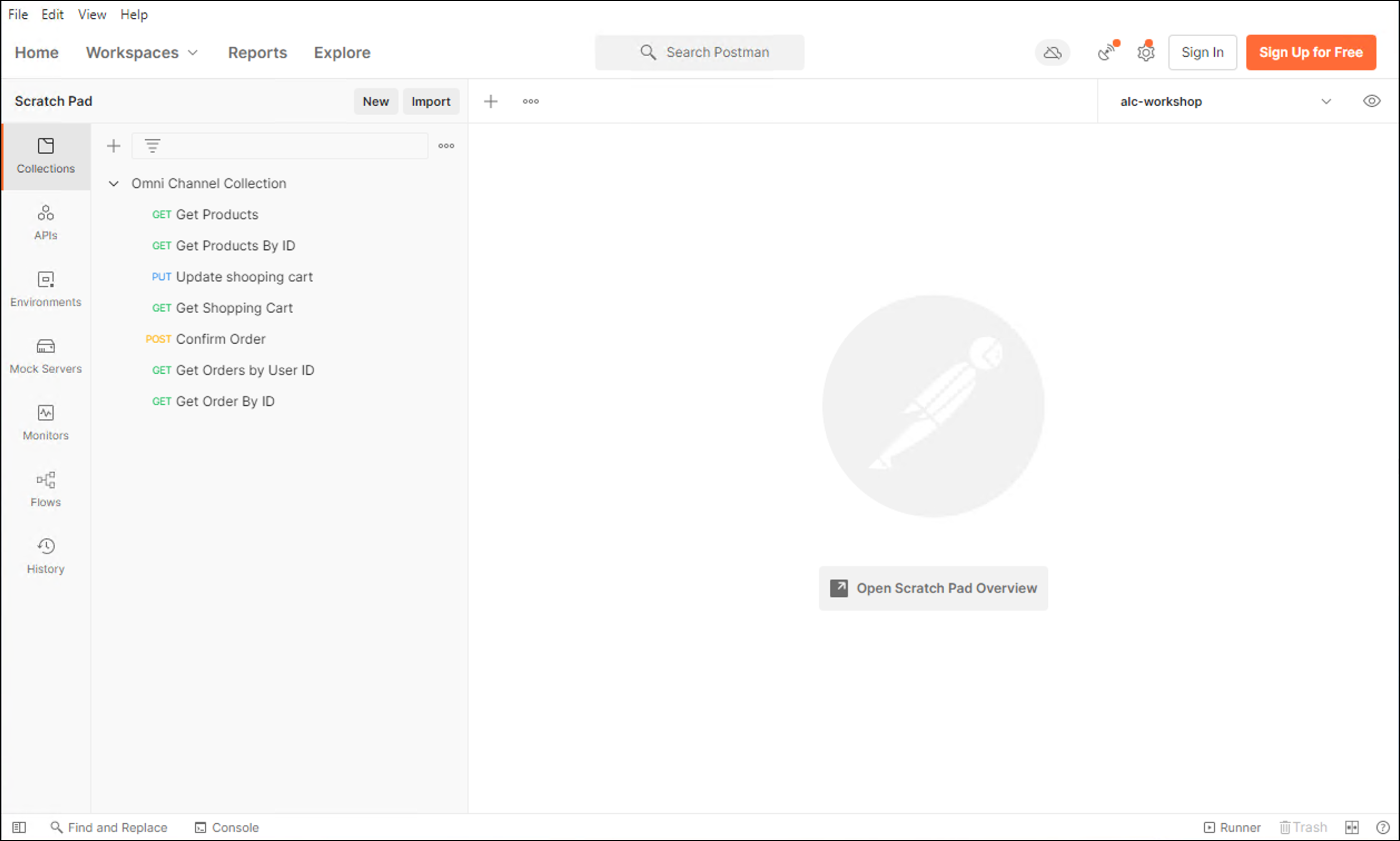

Figure 8. 左側にインポートされた7つのリクエストが表示されているはずです。
環境変数をインポートします。再度 Import ボタンを押下します。そして、再度 Upload Files を選択します。

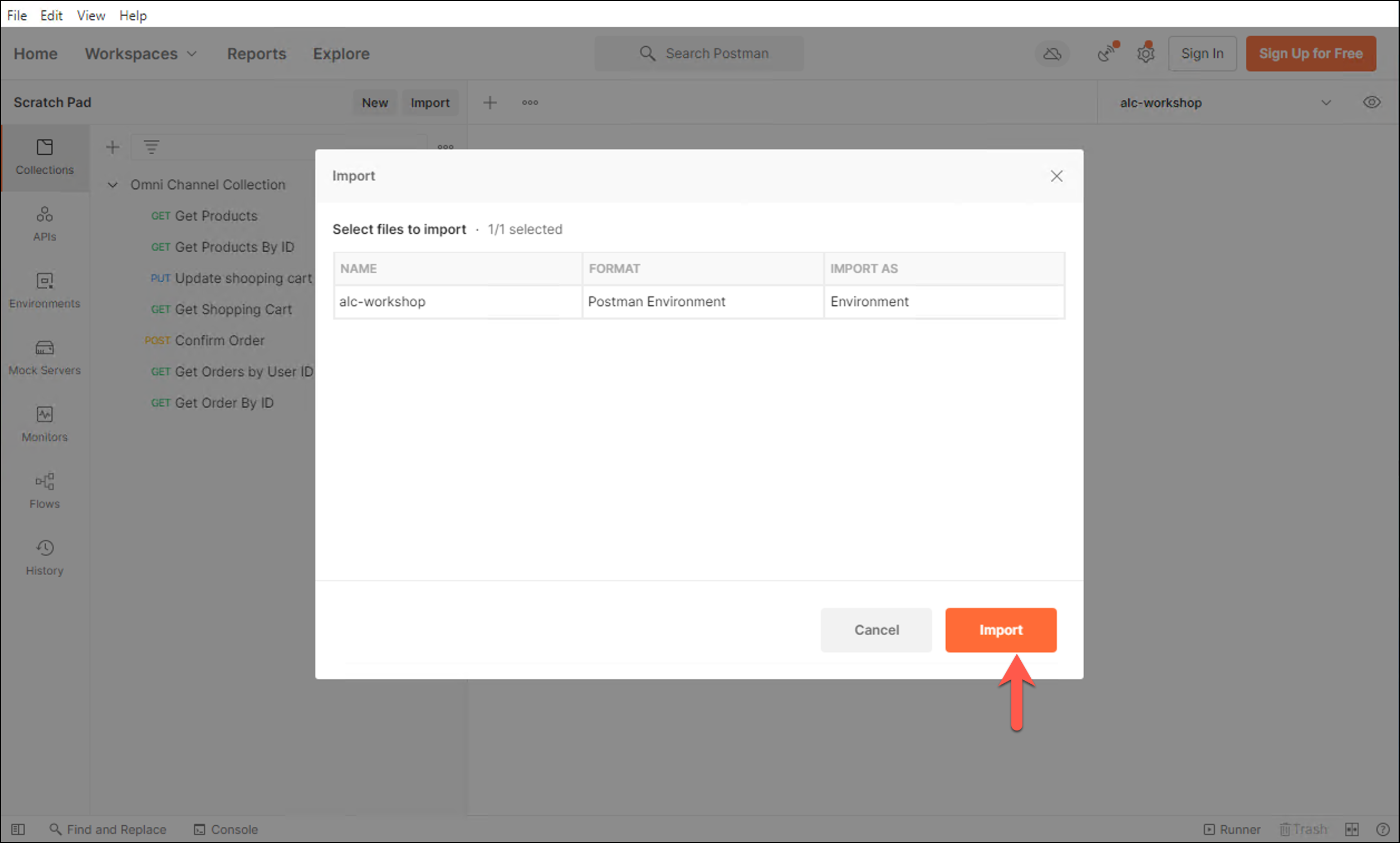

alc-workshop.postman_environment.json をインポートします。
Import ボタンを押下し、終了します。

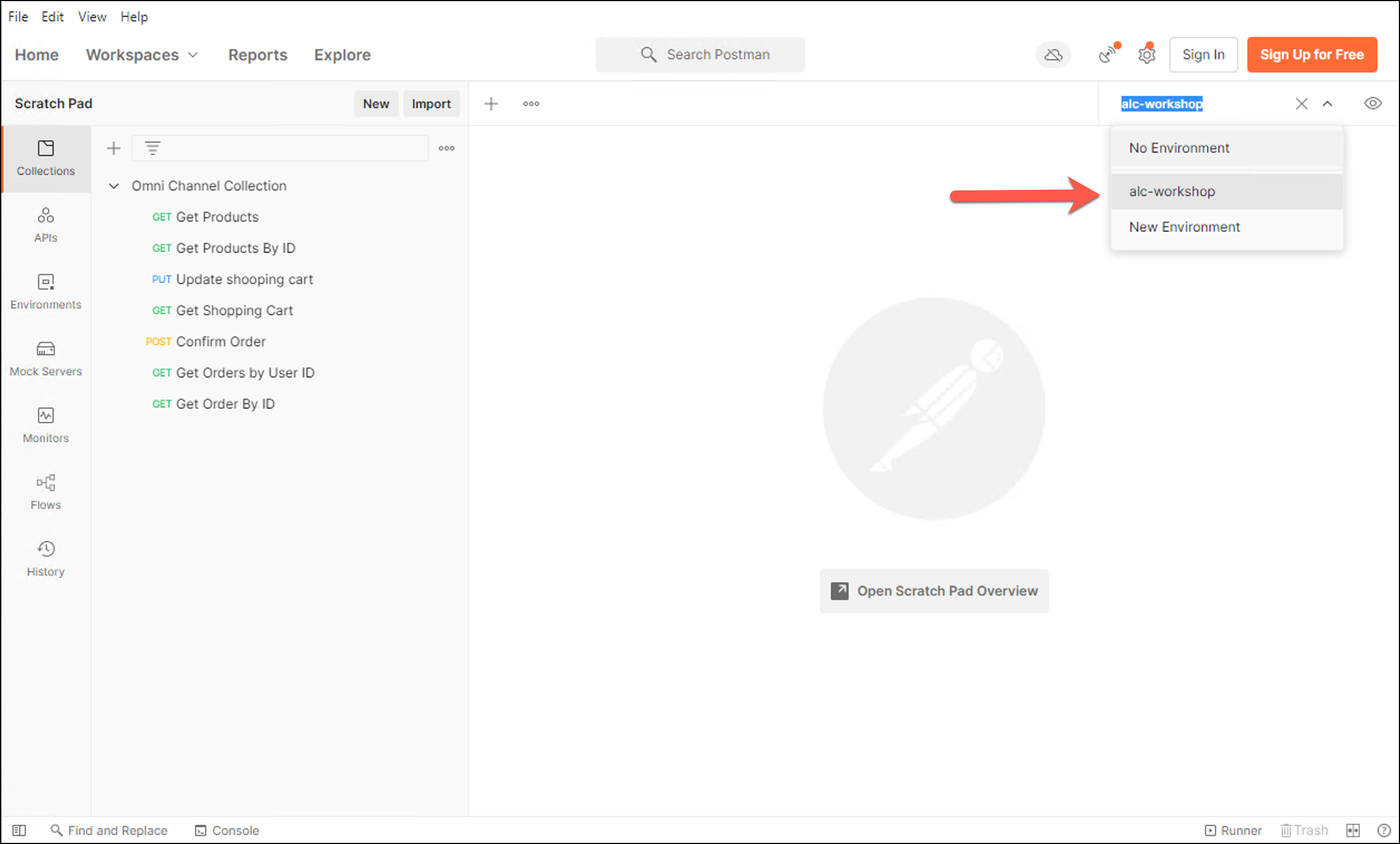

含まれている環境変数を使用するためにドロップダウンリストから alc-workshop 変数を選択します。

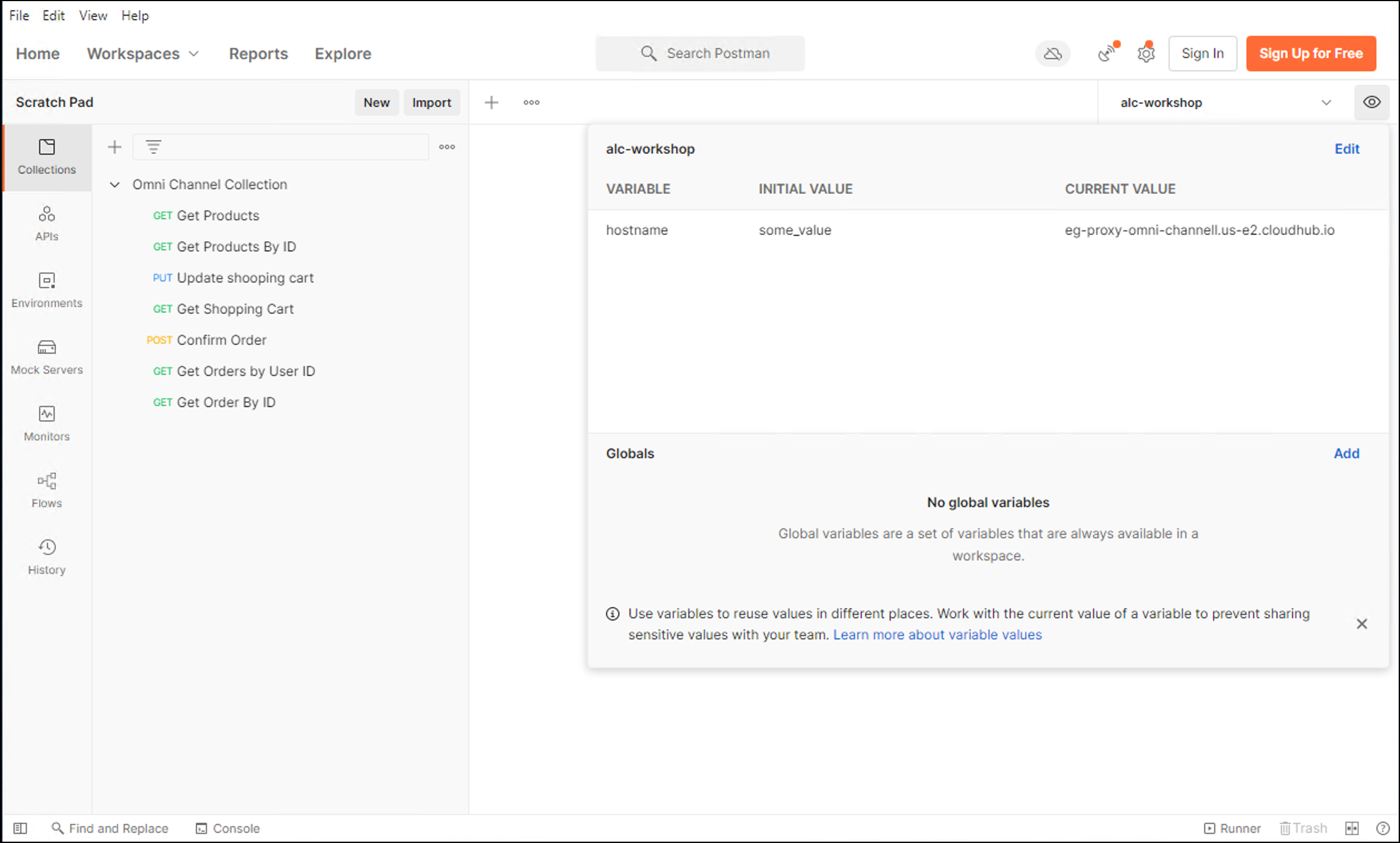

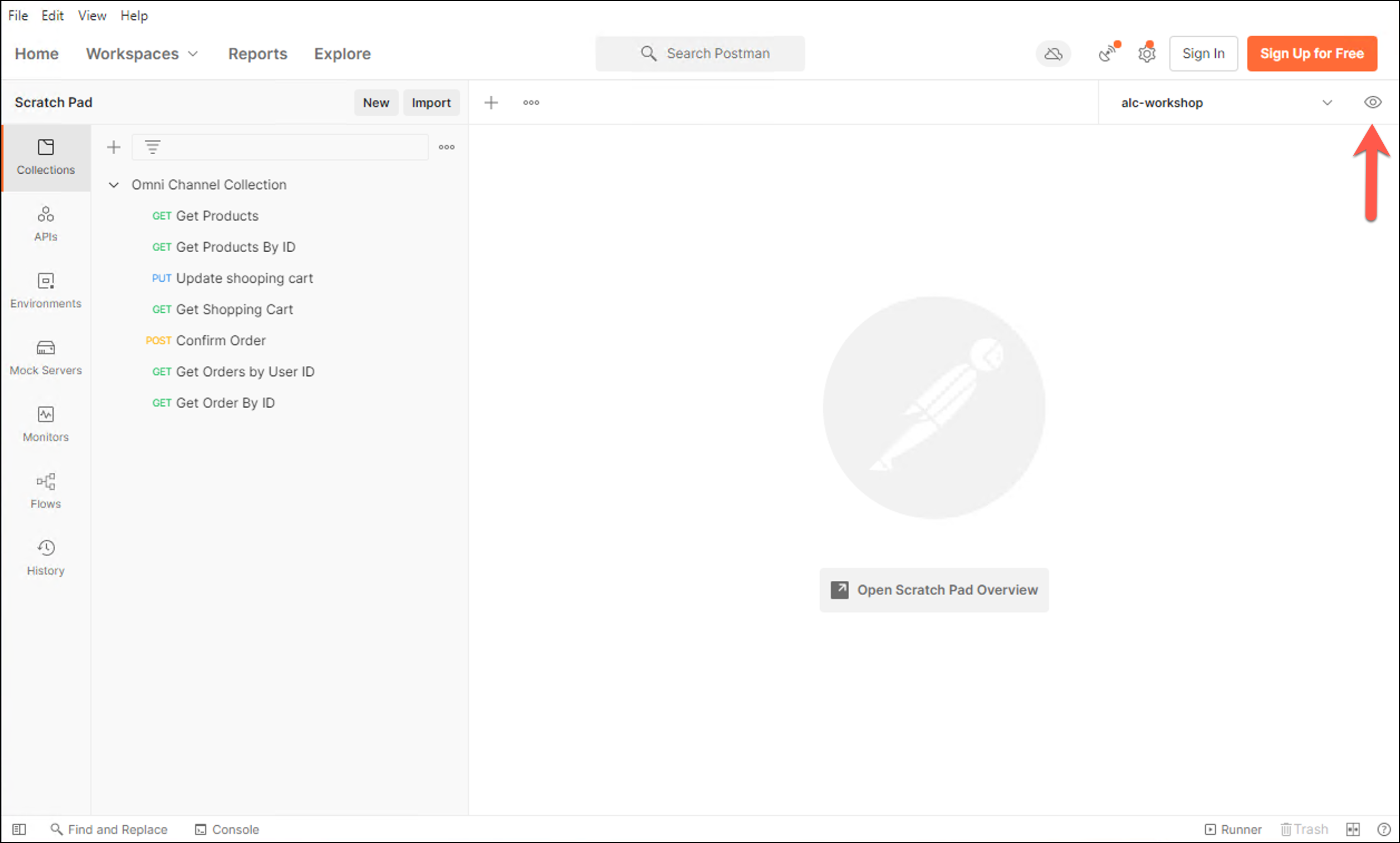

画面右上のeye(目のアイコン)をクリックします。
current value の値（Visualizer内のホスト名）を設定します。

リクエストの1つをテストして、ホスト名の値が正しいかどうかを確認することができます。

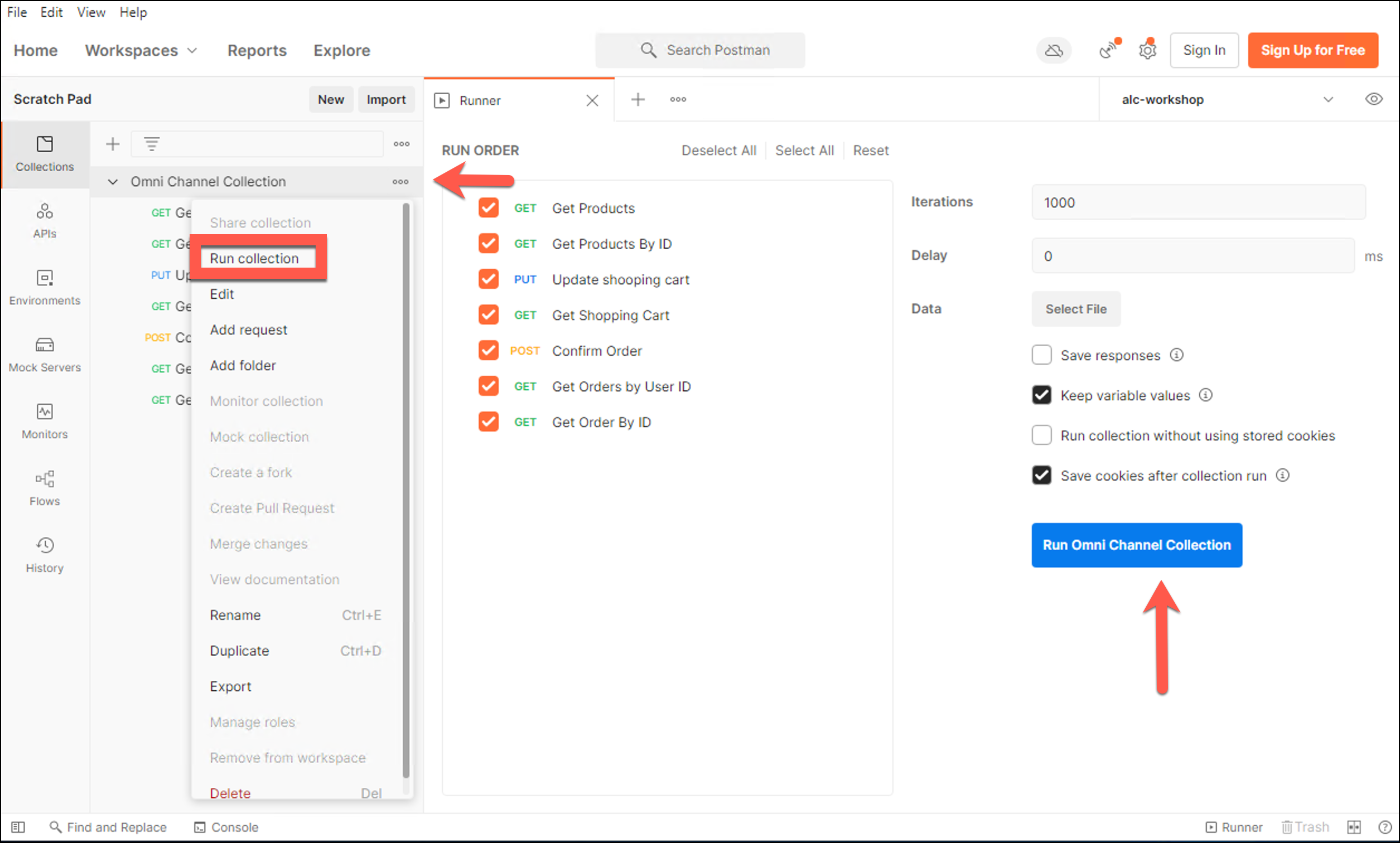

コレクション名で、３つの点が並んだボタンを押し、more actions menu を開きます。そして、 Run Collection ボタンを押します。
次のオプションを Runner optionsに設定します。

Name Value

Environment

alc-workshop

Iterations

1000

Delay

0
残りの値はデフォルトのままにしておきます。Run Omni Channel ボタンを押します。
