ラボ 3: APIの実行とデバッグ

概要

このステップでは、前のラボで終了した実装をテストします。API をテストするために、Anypoint Studio を使用します。また、メッセージ・ペイロードやトラブルシューティングについて理解するために、基本的なデバッグ手順を学びます。

ステップ 1: Anypoint Studio からMule API(Application)を実行

ラボ 2では、インバウンドメッセージとアウトバウンドメッセージをフォーマットしたので、再度実行しても構いませんが、今回はデプロイ済みの.NET SOAPサービスを操作して、注文データベースにデータを挿入します。

Anypoint Studio を起動して、プロジェクトを含むワークスペースを開きます。
デバッグ・モード でアプリケーションを実行する前に、ブレークポイントを使用して、フローを停止し通過するメッセージを照会することをお勧めします。この方法により、transform コンポーネントのような各プロセッサがメッセージの内容をどのように変更するかを確認できます。

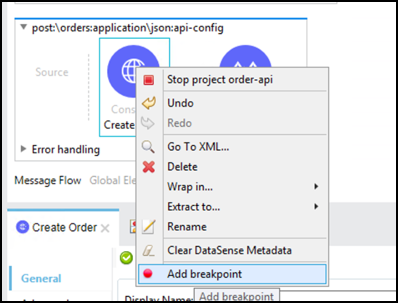

最初のコンポーネントを 右クリック して、Toggle breakpoint オプションを選択して、最初の Web Service Consumer プロセッサのブレークポイントをオンにしてみましょう。

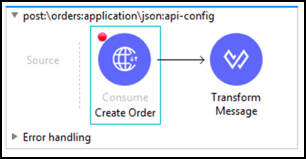

ブレークポイント をオンにした状態（赤い点が表示されている）で、ボタンを クリック してプロジェクトを保存します。

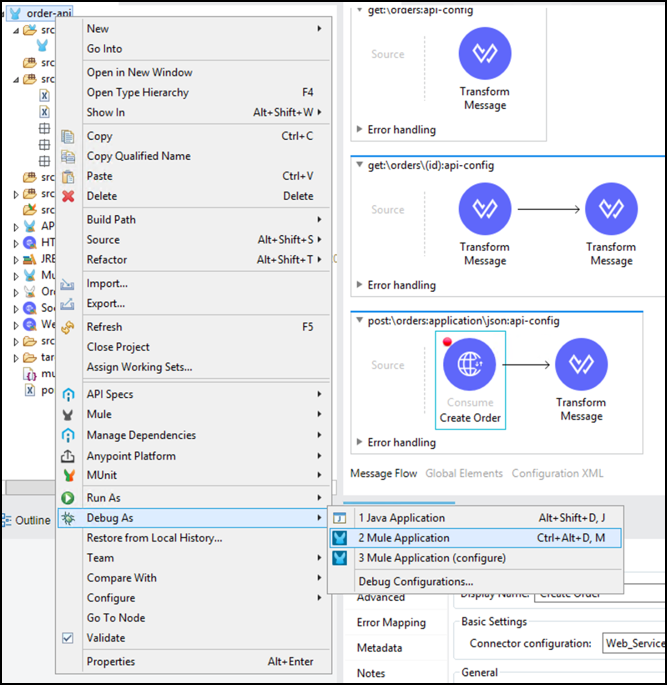

次に、アプリケーション（または パッケージ・エクスプローラー のトッププロジェクトフォルダ）を 右クリック します。

Debug As > Mule Application を選択します。

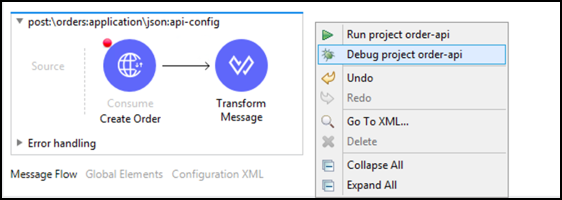

または、APIプロジェクトキャンバス上で 右クリック して、以下のように Debug project を選択することもできます。

Anypoint Studioは、アプリケーションを組み込みMuleランタイムにデプロイしました。別のMuleサーバー環境にデプロイする必要はありません。開発者は、共有開発環境や上位環境にデプロイできるようになるまで、アプリケーションをローカルで開発してテストすることができます。

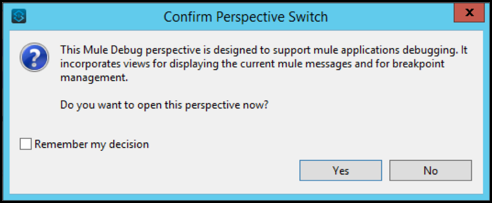

Mule Debugパースペクティブに切り替えるように促されます。ここで Yes ボタンを 押して ください。

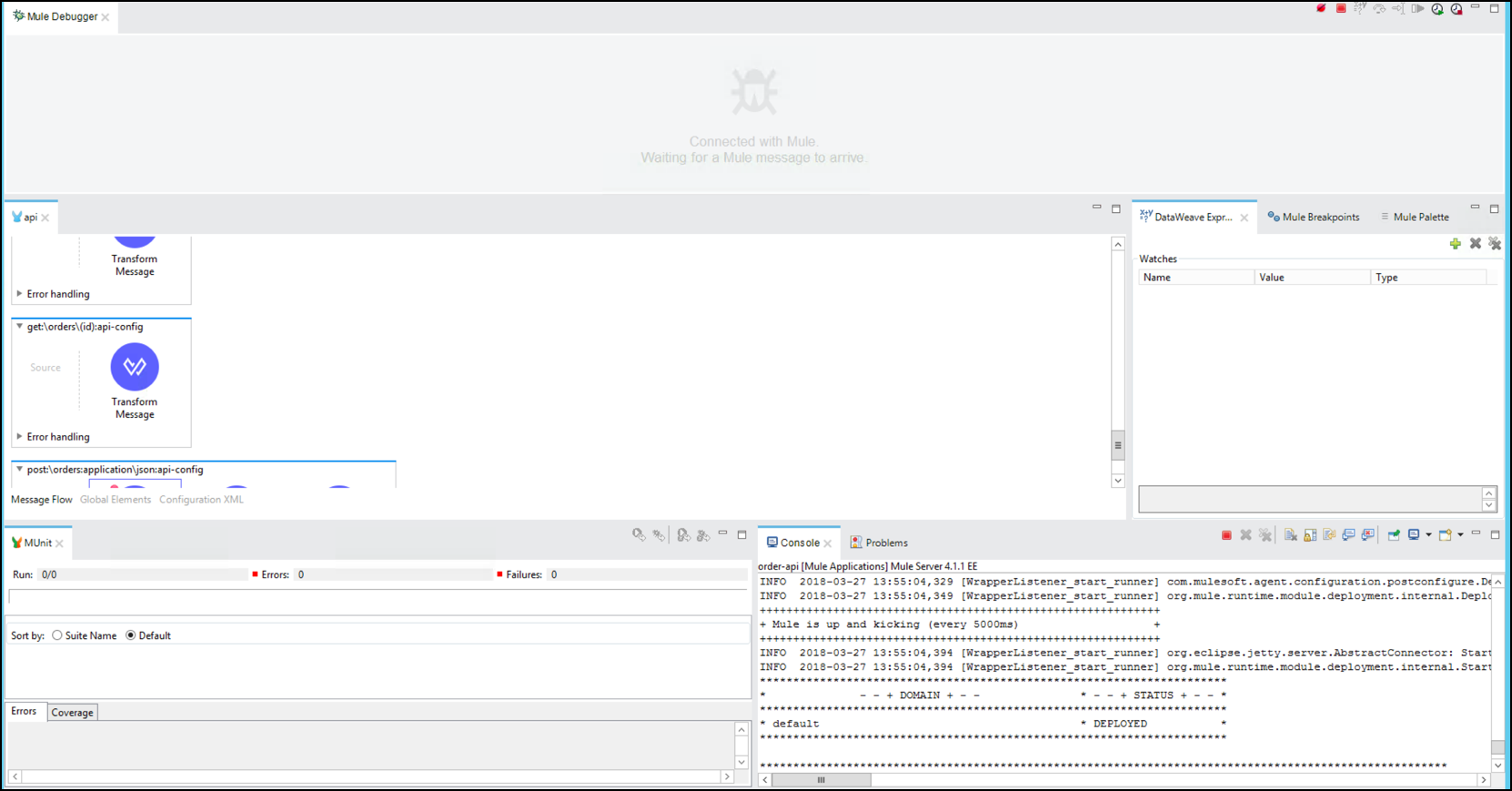

これで、Mule Debug パースペクティブに入りました。このパースペクティブでは多くのビューを見ることができます。

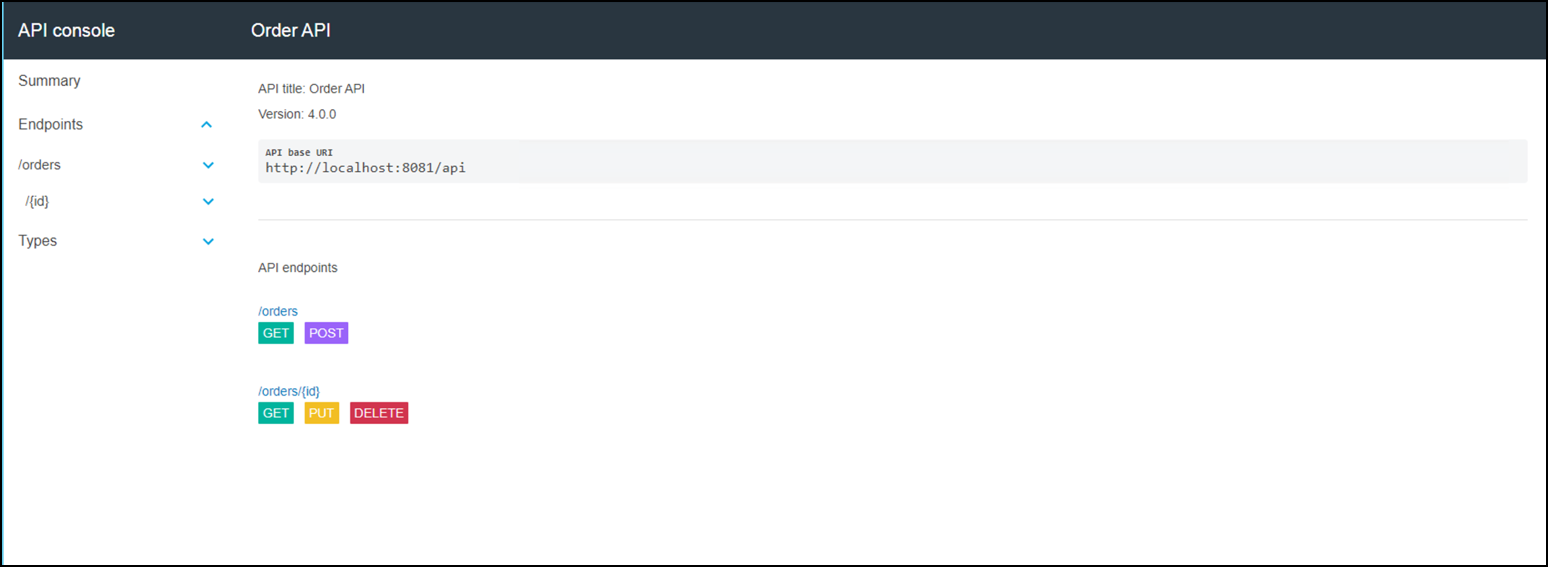

右下の APIKit Console リンクを使ってアプリケーションをテストします。Open console ボタンをクリックするとAPI Consoleのブラウザウィンドウが開きます。コンソールはブラウザで以下のように見えます。

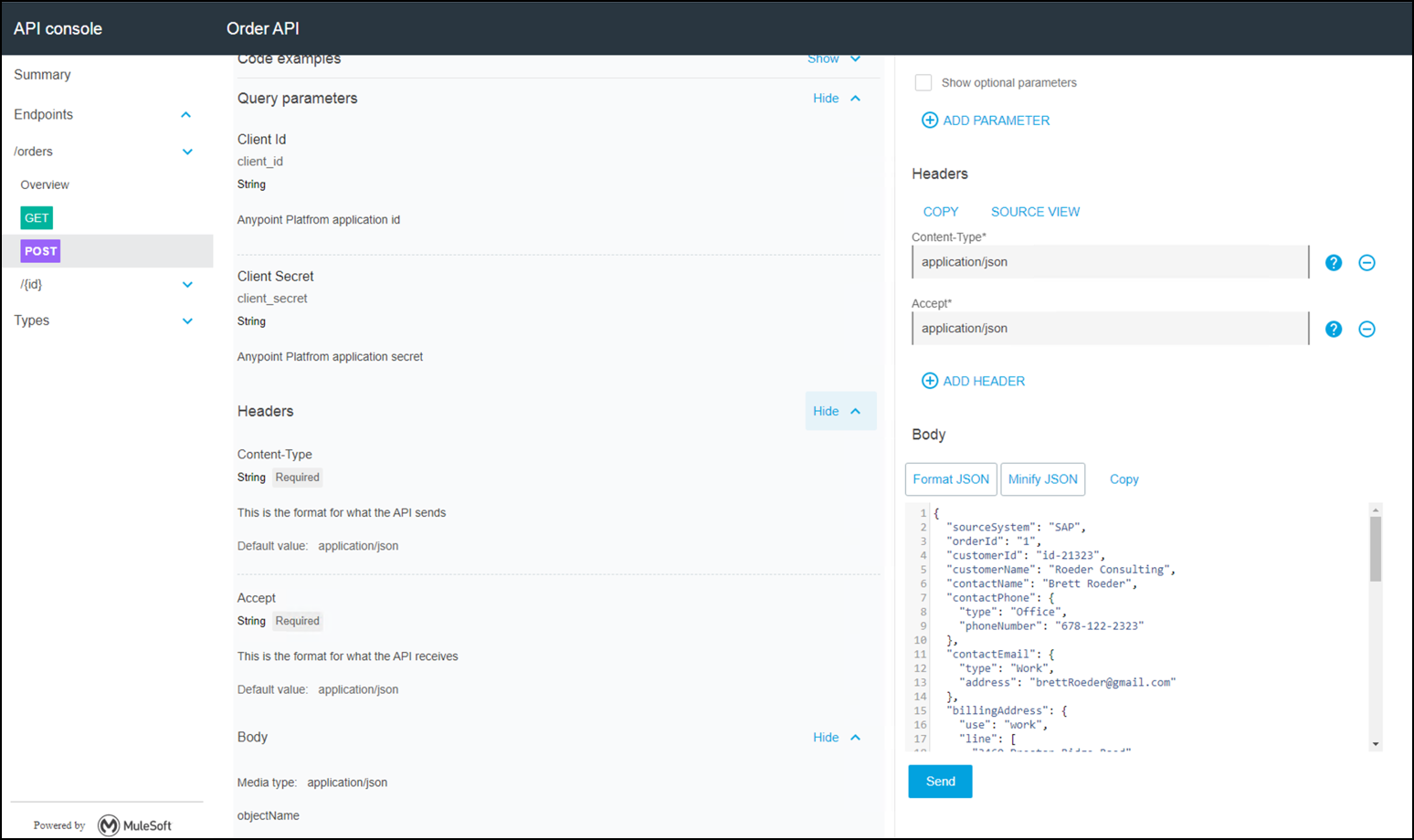

POST リンクを クリック します。これで、Create an Order(POST) メソッドを使用して Orders resource(/orders)をテストすることができます。このページの Parameters, Headers, と Body タブの内容を確認してください。

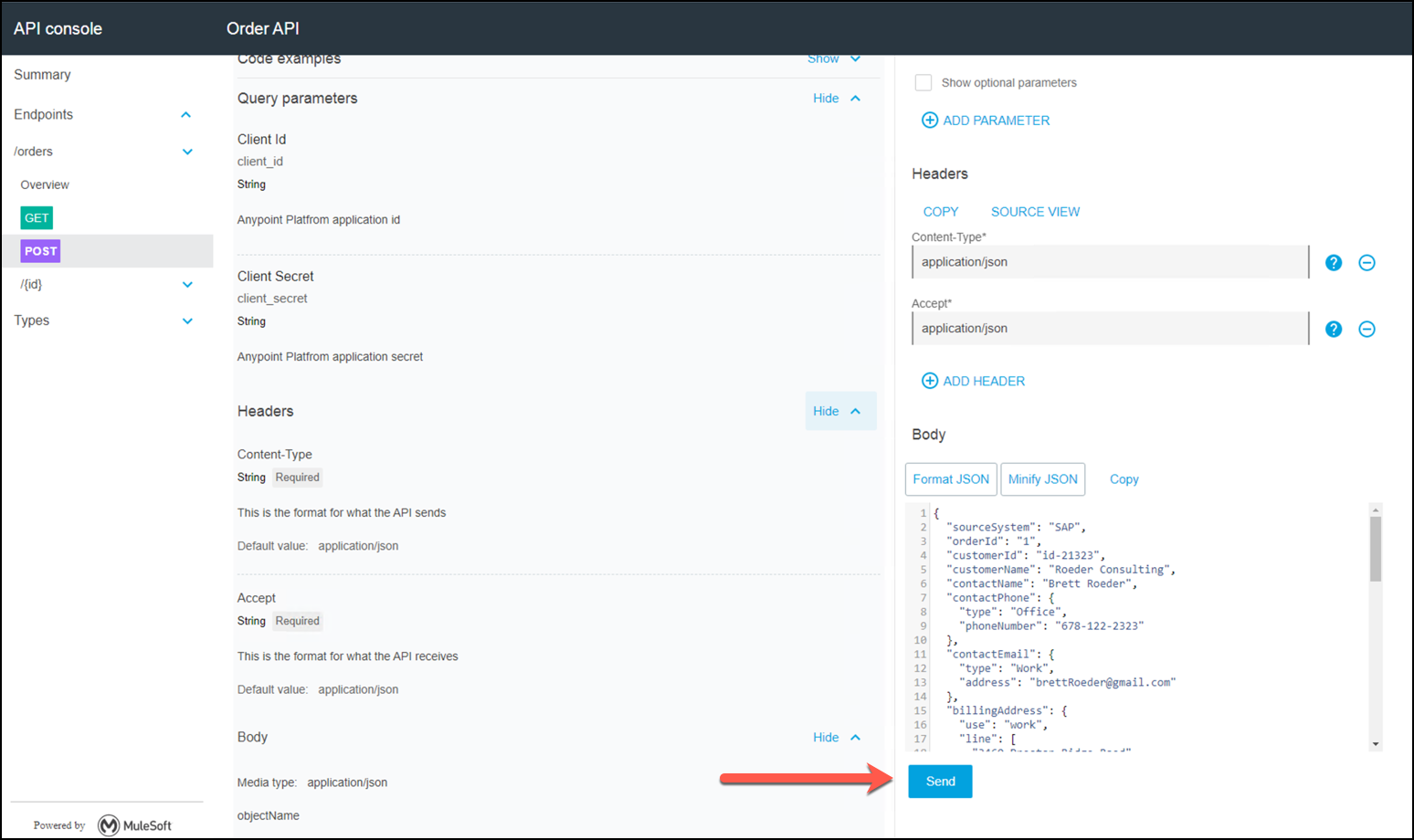

リクエストの本文は、Body タブに表示されている事前に設定されたペイロードであることを確認して下さい。このペイロード内には、前に定義した SOAP リクエストへのマッピングに使用される customerId があります。 SEND リンクを クリック します。

Acceptフィールドに `application/json`と入力されていることを確認してください。

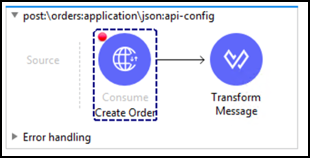

Studioの Muleフロー画面 で最初の ブレークポイント が点線でハイライトされます。

Mule Debugger タブのプロパティで、メッセージの詳細を確認することもできます。

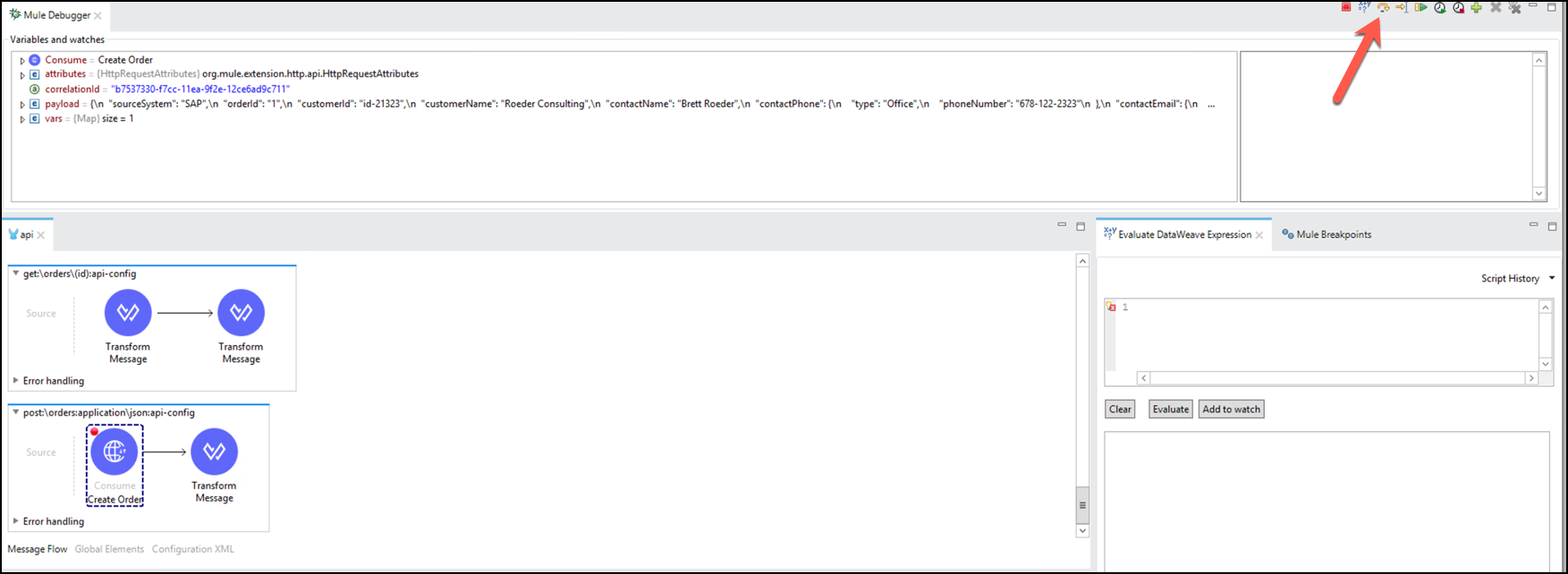

next processor ボタン（上の赤い矢印を参照）を押すと、フローの次の プロセッサ にメッセージが移動します。前述したように、これはフローがメッセージとその内容をどのように扱うかをステップバイステップで確認するのに良い方法です。デバッガの使用方法の詳細については、後述のリンクを確認してください。

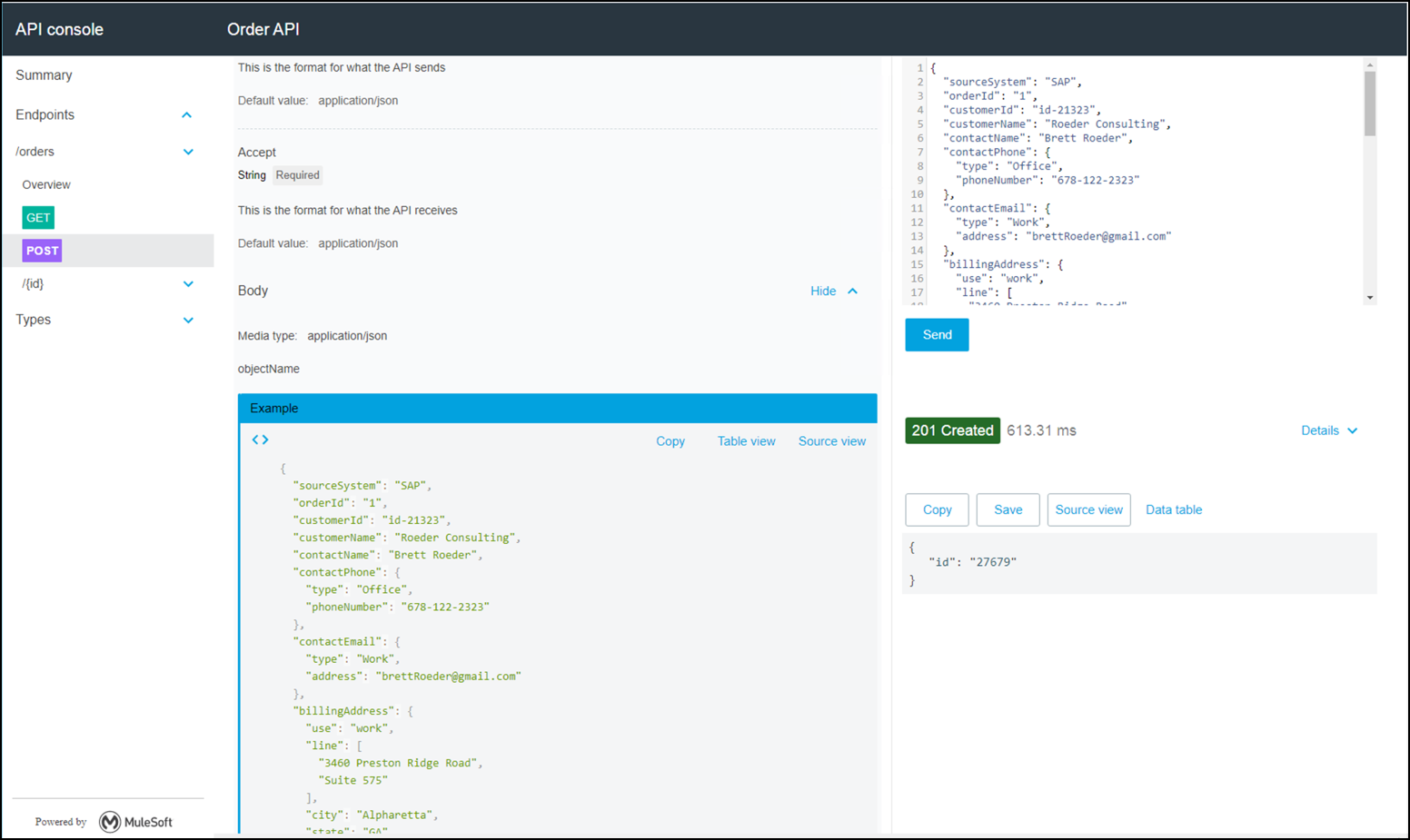

リクエストが成功した場合、以下のような resource created レスポンスの 201 が表示されるはずです。これはモッキングサービスのレスポンスではなく、ローカルのMuleランタイムサーバーにデプロイされたライブアプリケーションであることを確認して下さい。あなたの環境で実行されている POST flow のエンドツーエンド API実装のテストを実行しました。
コンソールタブに移動し、赤いボタンを押してMuleランタイムサーバーを停止させます。
